    WQF-L-34THP240-4SC

    Шкаф уличный всепогодный серия Light 300х400х210мм(ШхВхГ), в комплекте: теплоизолированный корпус, автоматический выключатель 2Р10А, клеммы проходные, нагреватель 70 Вт, термостат, кросс на 4SC- порта, источник питания 48В 240Вт, управляемый коммутатор 8 портов 10/100/1000T PoE Qtech WQF-L-34THP240-4SC

    Описание

    Шкаф уличный всепогодный серии LIGHT (в дальнейшем Устройство) предназначен для размещения активного и пассивного оборудования, а также организации защищенных уличных систем IP-видеонаблюдения. Устройство обеспечивает подключение IP-видеокамер или иных приборов к оптоволоконной сети по технологии Gigabit Ethernet, а также питание подключаемых устройств по технологии PoE IEEE 802.3af/802.3at. Устройство состоит из монтажного шкафа, источника питания и необходимого комплекта вспомогательного оборудования.

    Габаритные размеры (ШхВхГ) - 300х400х210мм. Климатическое исполнение соответствует У2 ГОСТ 15150-69 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Базовая степень защиты от пыли и влаги: IP65. Питание осуществляется от сети переменного тока с напряжением 220В. Устройство оборудовано системой термостабилизации для поддержания заданной температуры внутри шкафа. Возможна установка в закрытых помещениях или на открытом воздухе.


    Состав изделия

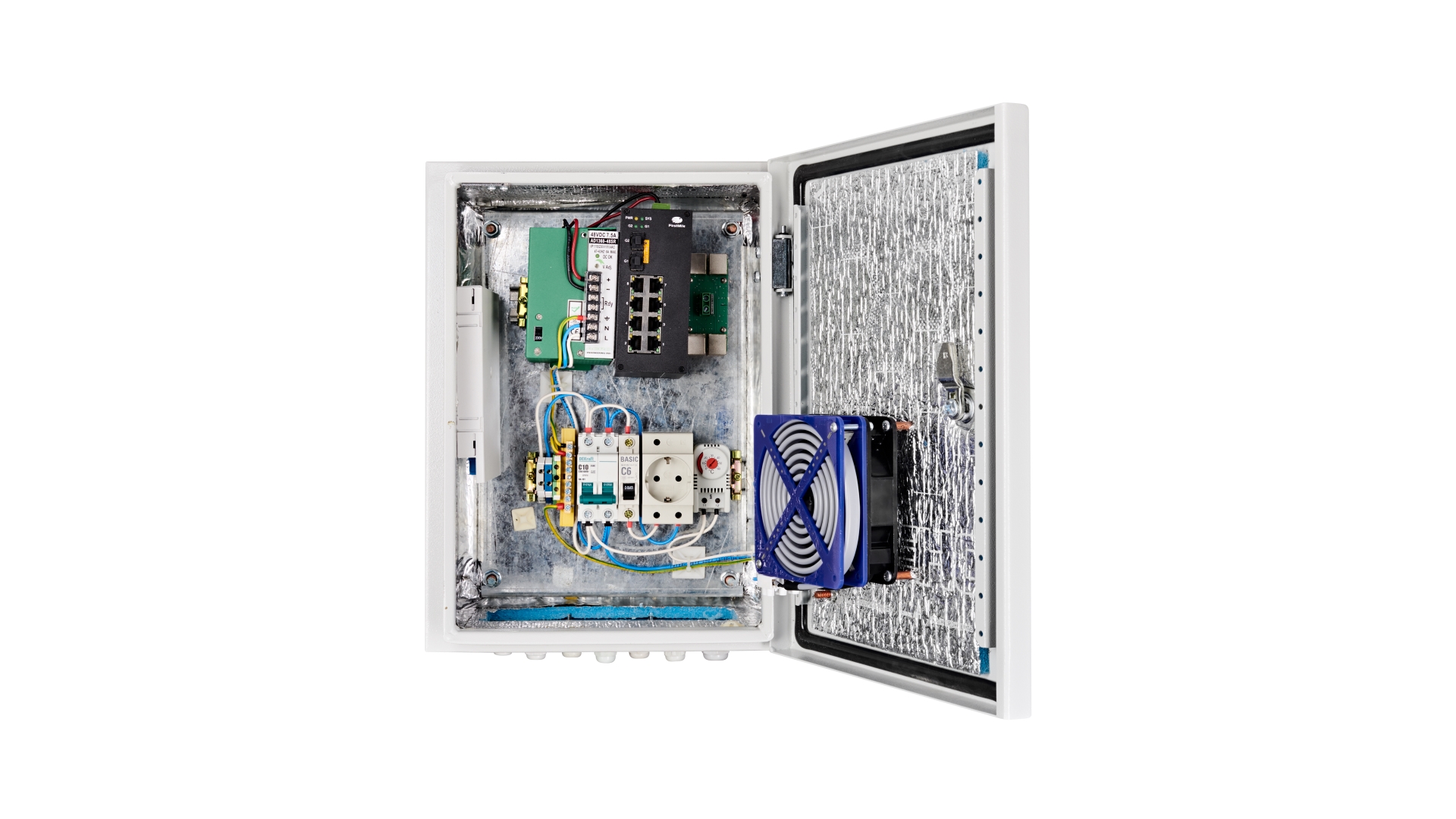

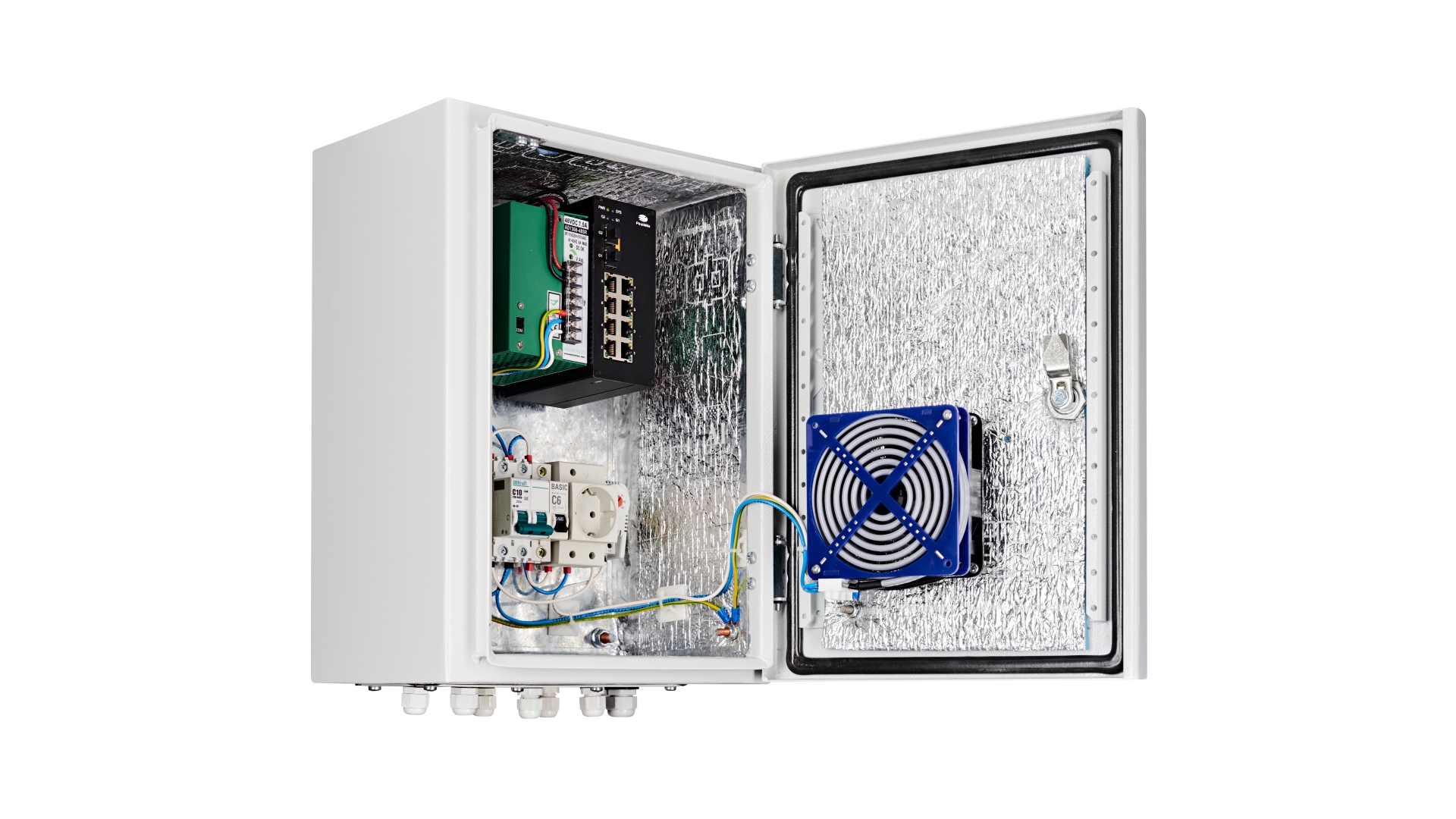

    Устройство состоит из металлического шкафа в базовой комплектации (DIN-рейки, гермовводы, автомат, клеммы), установленного внутри него оптического кросса (в комплекте с гильзами КДЗС, пигтейлами, адаптерами), подсистемы стабилизации температуры внутри шкафа, которая включает нагреватель с вентилятором и термостат. Кроме этого, Устройство оснащается системой бесперебойного питания (СБП) на 48VDC-240Вт. Дополнительно устройство может быть укомплектовано коммутатором промышленного исполнения, грозозащитой Ethernet-портов.

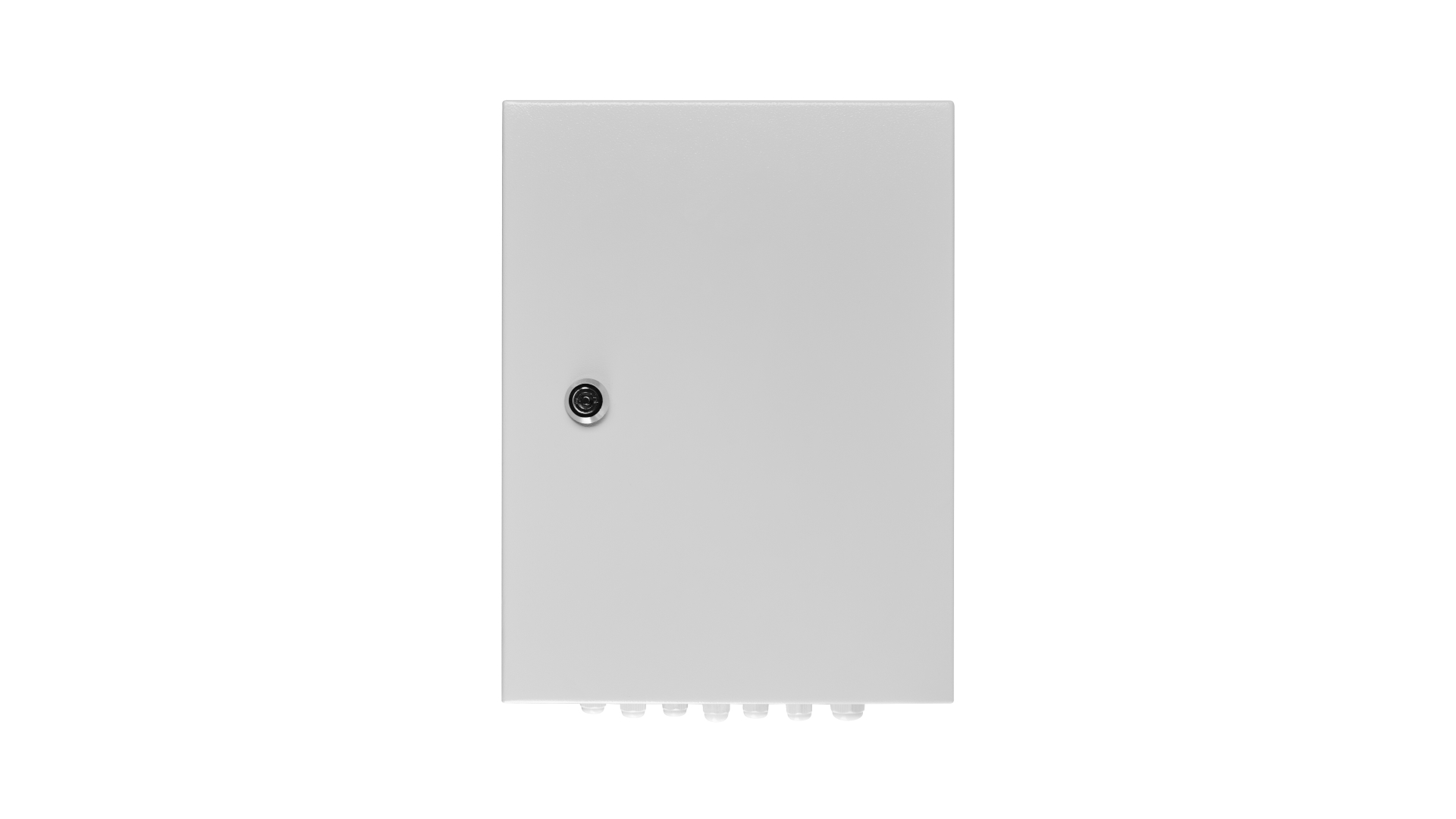

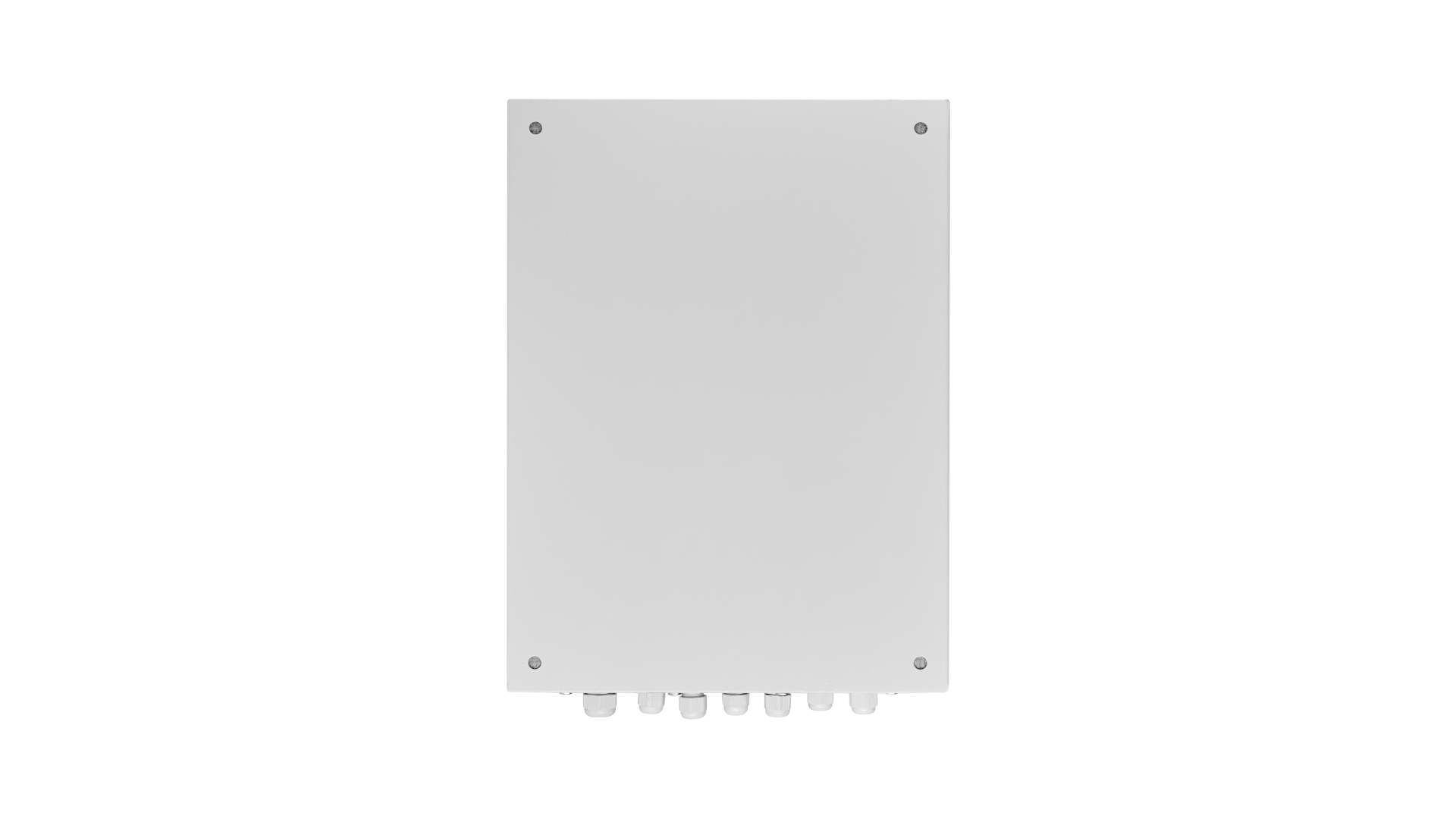

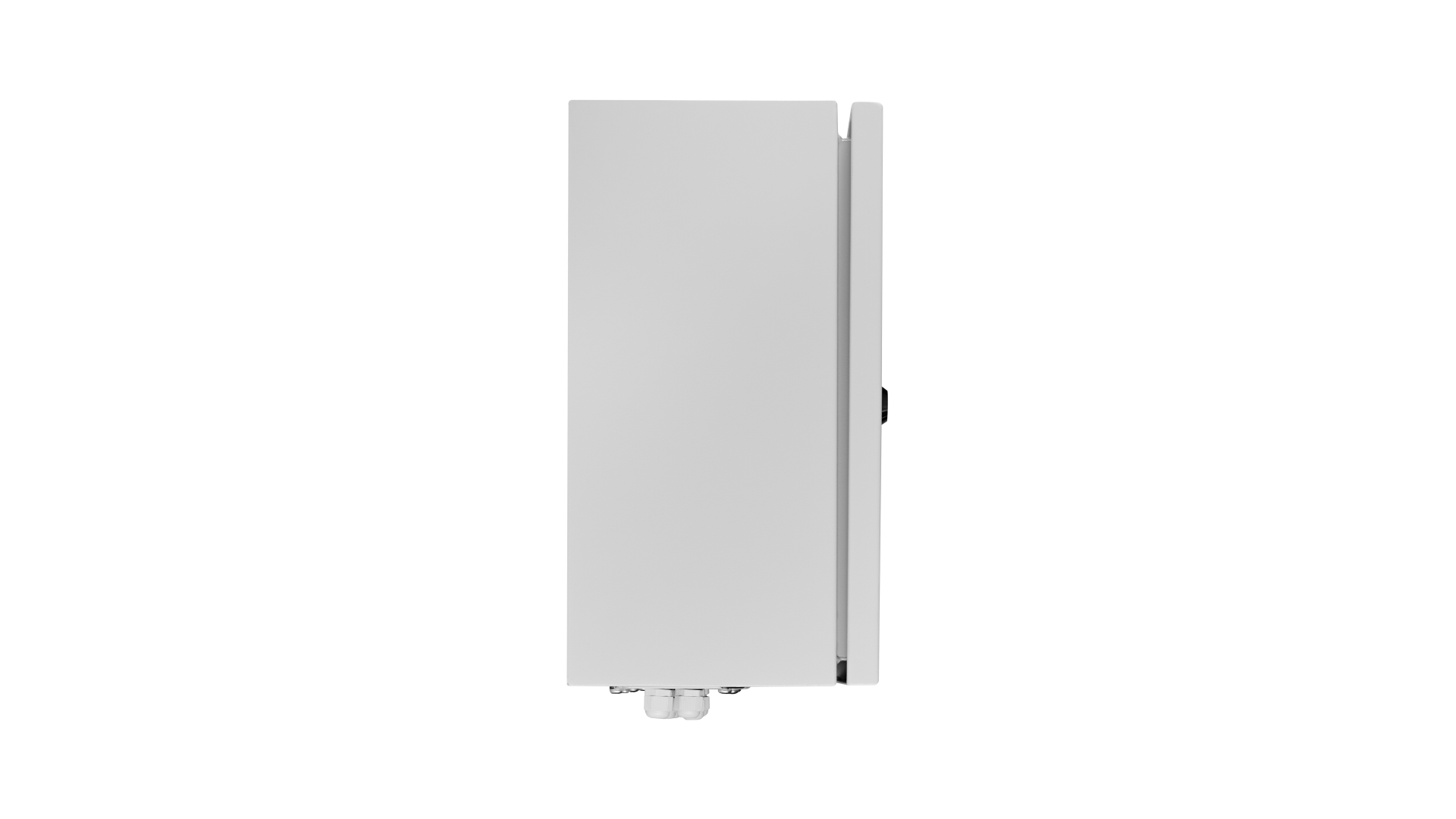

    Корпус шкафа имеет цельносварную металлическую конструкцию и утеплен изнутри термоизоляционным материалом Пенофол толщиной 10 мм. В основании шкафа предусмотрена съемная заглушка для ввода кабелей. Внутри шкафа расположена оцинкованная монтажная панель, на которой размещены 2 горизонтальные din-рейки. Оборудование размещается внутри шкафа на горизонтальных din-рейках.

    Материал корпуса шкафа: холоднокатанная сталь ГОСТ 19904-90, толщина неменее 1,5 мм. Покрытие: порошковая краска соотвествующая ГОСТ 9.410-88, цвет RAL7035. Шкаф поставляется в собранном виде в картонной упаковке.

    Для поддержания заданной температуры, шкаф укомплектован тепловентилятором, который обеспечивает равномерную температуру по всему внутреннему объему шкафа. Управление температурой осуществляется биметаллическим термостатом.

    Для установки термошкафа на стену в комплекте поставки предусмотрены кронштейны. Для установки на опору необходимо использовать мачтовое крепление QS-PM300-L (в комплект поставки не входит).

    Комплект поставки
    Корпус шкафа - 1 шт. Ключ для дверцы - 1 шт. Нагреватель 45-75Вт - 1 шт. Термостат для нагревателя - 1 шт. Источник питания 48В, 240Вт - 1 шт. Кросс оптический на 4SC порта - 1 шт. Автоматический выключатель 2Р10А - 1 шт. Клемма проходная на din-рейку - 3 шт. Шина заземления - 1 шт. Комплект крепления на стену - 1 компл. DIN-ограничитель - 3 шт. Кабельный ввод PG9 - 6 шт. Кабельный ввод PG13,5 - 1 шт.

    Технические характеристики

    Конструкция
    Конструкция передней двери цельнометаллическая
    Наличие проводов заземления в комплекте поставки есть
    Материал холоднокатаная сталь, оцинкованная сталь
    Физические характеристики
    Цвет серый RAL7035
    Эксплуатационные характеристики
    Вариант исполнения уличный, всепогодный
    Рабочая температура -50°C~+45°C
    При максимальной влажности 80% без образования конденсата
    Степень защиты IP65
    Габариты
    Высота, мм 400
    Глубина, мм 210
    Ширина, мм 300
    Вес, кг 15
    Прочее
    Гарантия 1 год
    Вариант поставки в собранном виде

    Техническая документация

    pdf
    Руководство пользователя
    Инструкция по монтажу и проведению пуско-наладочных работ, заземление, система микроклимата
