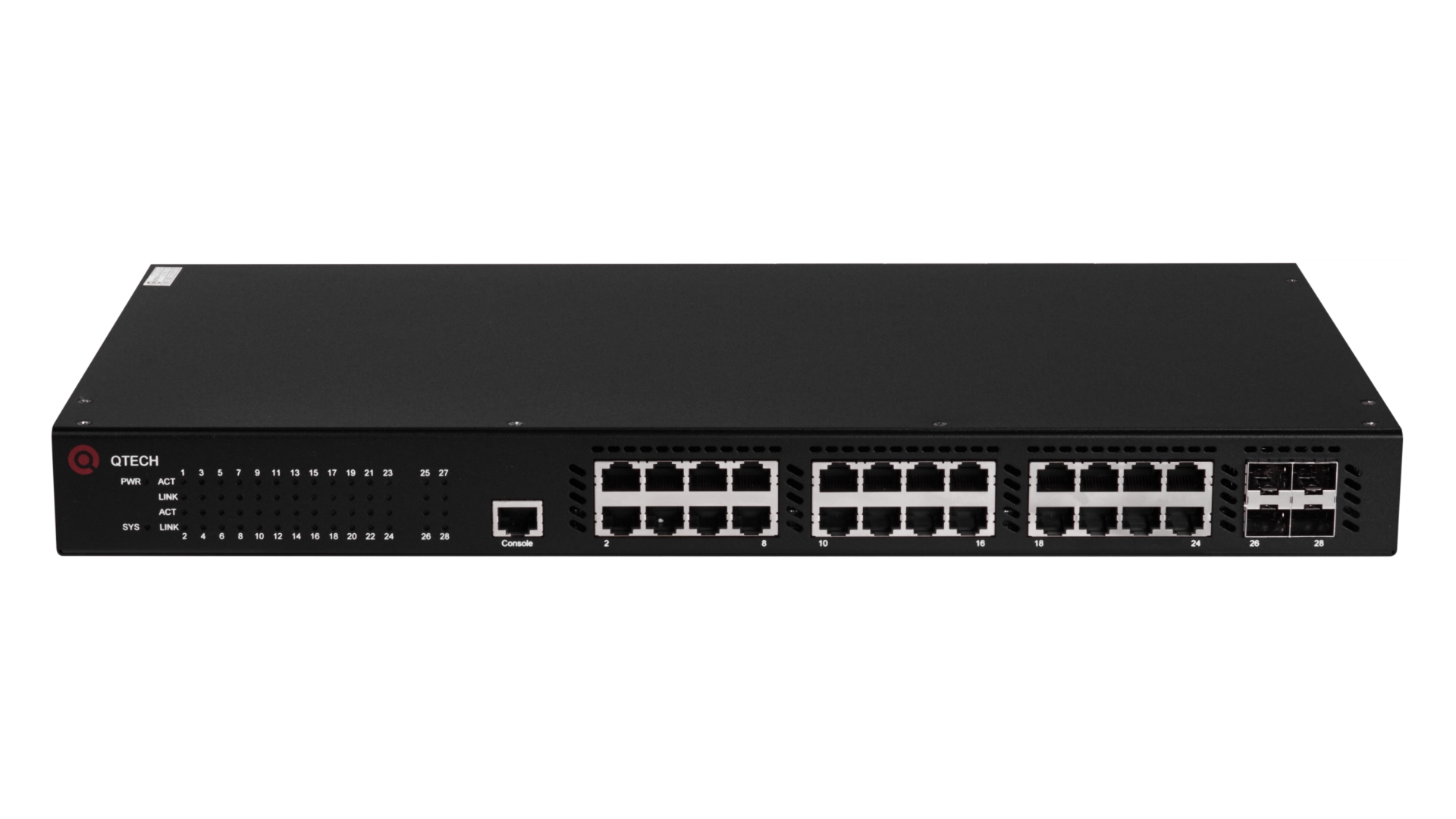

QSW-3310-28TX-DC-DC
не производится
Управляемый стекируемый коммутатор уровня L3, 24 порта 10/100/1000BASE-T, 4 порта 10GbE SFP+, 4K VLAN, 16K MAC адресов, консольный порт, 2 встроенных БП разъем питания на задней панели, 48В DC-DC, размеры ШхГхВ (435x240x44 мм)
Описание
Ethernet-коммутаторы QTECH предназначены для построения мультисервисных сетей, решая любые задачи заказчика. Внедрение комплексных интегрированных решений позволяет развернуть мультисервисную сеть с требуемым функционалом в кратчайшие сроки. Передовые технологии, применяемы в коммутаторах QTECH, позволяют повысить производительность локальной сети и обеспечить повышенный уровень безопасности.
Управляемые гигабитные L3-коммутаторы серии QSW-3310 разработаны специально для операторов связи и сетей MAN и обладают следующим функционалом:
- комплексный QoS;
- расширенные функции VLAN (VLAN VPN, Voice VLAN, QinQ и др.);
- управление полосой пропускания;
- интеллектуальное управление безопасностью;
- стандарты Ethernet OAM (Operations, Administration, Maintenance);
- функции управления и сервисы Triple Play, удовлетворяющие требованиям, предъявляемым к операторским сетям и сетям MAN.
Возможности
Простота и гибкость в эксплуатации, управлении и обслуживании
- Полная поддержка OAM Ethernet (стандарт IEEE802.3ah/802.1ag* Функционал находится на стадии разработки), VCT, DDM (Digital Diagnostic Monitoring) и других функций для быстрого обнаружения сбоев в сети и уменьшения сложностей в процессе эксплуатации и обслуживания коммутаторов.
Усиленная безопасность
Коммутаторы серии QSW-3310 поддерживают обширный набор инструментов для обеспечения безопасности сети:
- BPDU Guard и Root Guard для предотвращения создания петель в топологии и несанкционированного доступа в сеть;
- поддержка стандарта IEEE 802.1X для аутентификации и авторизации пользователей при помощи RADIUS-сервера;
- поддержка технологии MAB для аутентификации и авторизации устройств по МАС-адресу;
- поддержка взаимодействия с платформой Cisco ISE, в том числе профилирование подключаемых устройств c использованием протоколов LLDP, DHCP;
- управление доступом подключенных устройств за счет применения к ним различных политик, таких как динамические VLAN и динамические ACL;
- поддержка функционала RADIUS Change of Authorization;
- поддержка ACL, использующихся для ограничения доступа к ресурсам сети посредством отклонения и фильтрации пакетов в соответствии с заданными политиками;
- использование DHCP Snooping для предотвращения DHCP-атак и применения поддельных DHCP-серверов при помощи установки trust- и untrust-портов;
- поддержка функций безопасности уровня L2, таких как Dynamic ARP inspection, Port-security и других ARP- и MAC-функций безопасности для защиты сети.
Высокая надёжность
- Поддержка протоколов STP, RSTP, MSTP, Root Guard, BPDU Filtering, Stack и т.д.
Особенности VLAN
- Поддержка стандарт 802.1Q и создание VLAN на основе портов, VLAN на основе MAC-адреса, Voice VLAN и Protocol VLAN.
- Широкая поддержка технологии QinQ, включая Basic QinQ и Selective QinQ, что даёт максимальную гибкость в настройках политик QinQ.
- Поддержка функции VLAN Translation, позволяющая передавать несколько тэгов VLAN во фреймах от порта доступа в указанный тэг VLAN, что позволяет осуществлять надёжную техническую поддержку сходимости политик QoS.
Возможности Multicast
- Поддержка протокола MVR (Multicast VLAN Register), позволяющего выборочно передавать multicast-трафик между различными VLAN в целях улучшения пропускной способности сети и безопасности.
- Поддержка IGMP Snooping позволяет предотвратить флуд в multicast-трафике.
- Поддержка IGMP Filtering позволяет создать правила, ограничивающие доступ пользователей к определенным multicast-группам.
Видео
Технические характеристики
Интерфейсы
| Порты 10/100/1000BASE-T | 24 порта |
| Порты 10GbE SFP+ | 4 порта |
| Порты консоли | 1 порт RS-232 (RJ45) (на передней панели) |
Конструкция
| Расположение разъемов питания | на задней панели |
Производительность
| ACL | 1К |
| Jumbo Frame | 9K |
| Коммутационная матрица | 128 Гбит/с |
| Пропускная способность | 96.2 Мпак/с |
| Размер таблицы MAC адресов | 16K MAC адресов |
| Размер таблицы маршрутизации | 128 |
Функциональность
| Green Ethernet | IEEE 802.3az (Energy Efficient Ethernet) |
| VLAN функционал | 4K VLAN |
| Агрегирование портов | 48 групп / 8 портов |
| Протоколы резервирования | 802.1D STP, 802.1W RSTP, 802.1S MSTP Stack, LACP, MRPP, (R)PVST+ compatible |
| Стекирование | Да |
| Тип коммутации | Store and forward |
| Уровень коммутатора | L3 |
Физические характеристики
| MTBF | > 80 000 часов |
Охлаждение
| Тип охлаждения | пассивное |
Питание
| Напряжение питания | 48В |
| Макс. потребляемая мощность, Вт | 45 |
| Тип блока питания | 2 встроенных БП |
| Тип питания | DC-DC |
Эксплуатационные характеристики
| Рабочая температура | 0°C~+50°C |
| При максимальной влажности | 95% без образования конденсата |
| Температура хранения | -40°C~+70°C |
Габариты
| Высота, U | 1 |
| Высота, мм | 44 |
| Глубина, мм | 240 |
| Ширина, мм | 435 |
| Вес, кг | 3,3 |
Прочее
| Гарантия | 3 года |
