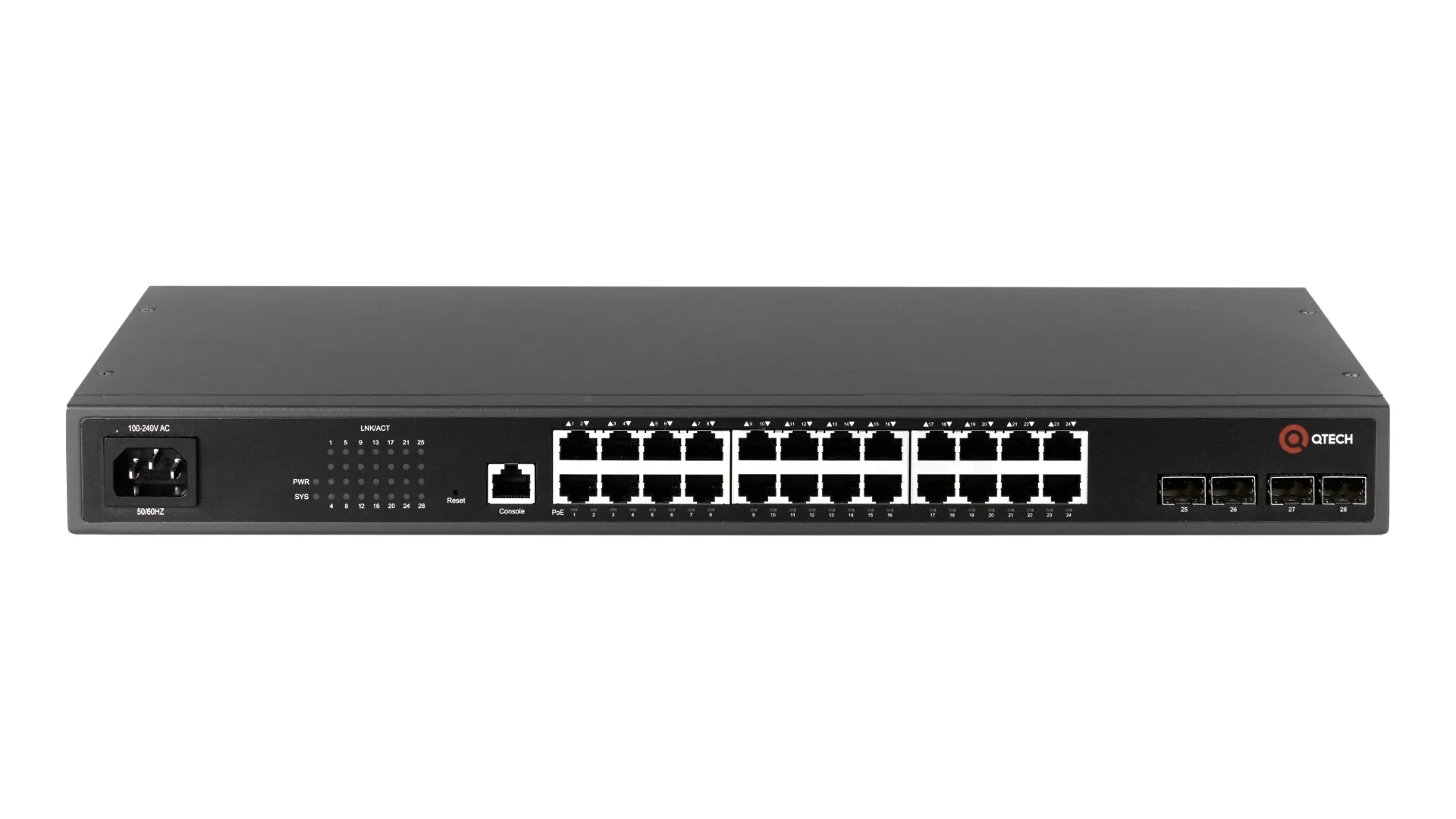

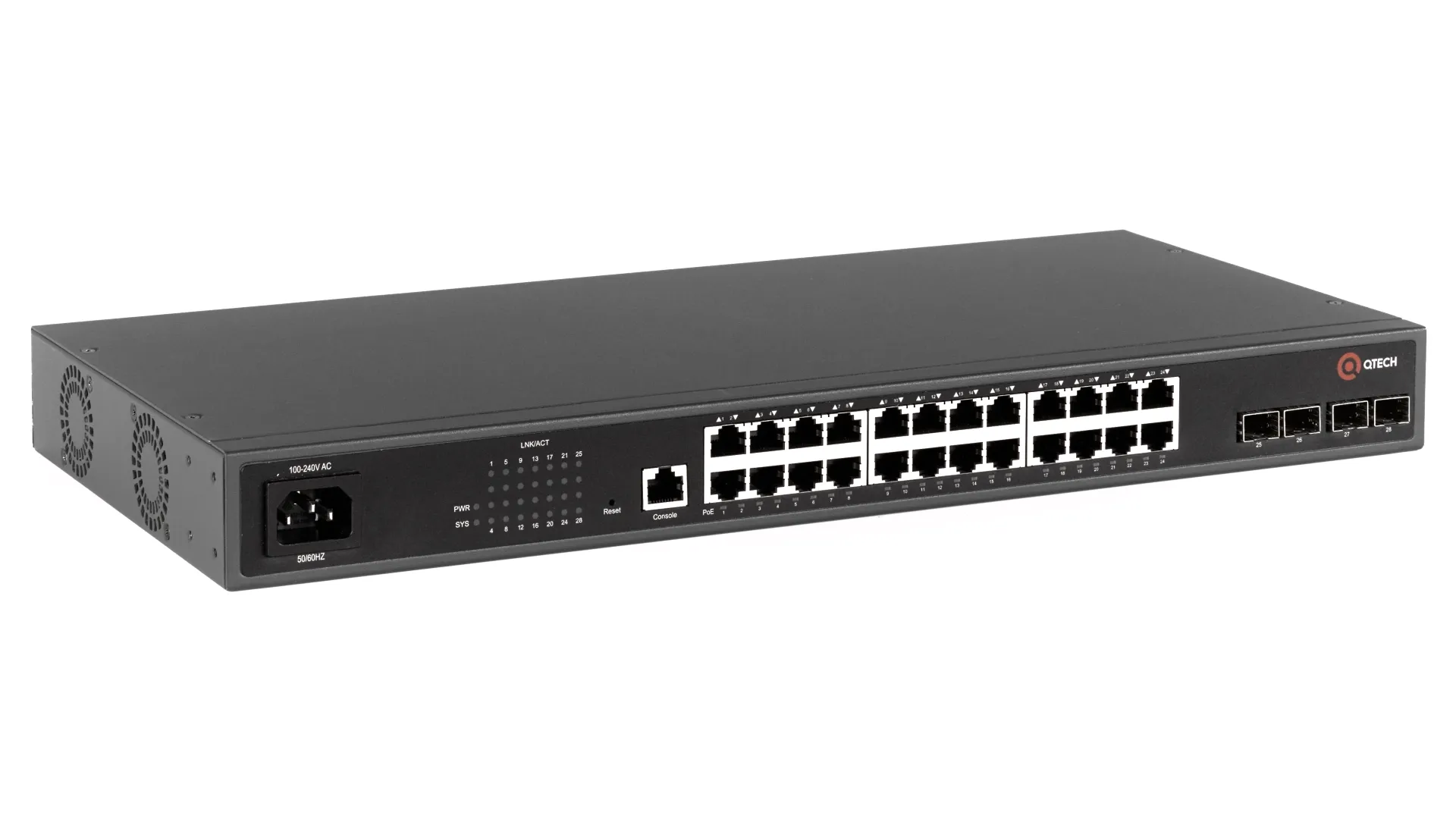

QSW-4610-28T-POE-AC
Артикул: Q00007412
Управляемый коммутатор уровня L2+ с поддержкой PoE 802.3af/at, 24 порта 10/100/1000BASE-T PoE, 4 порта 100/1000BASE-X SFP, 4K VLAN, 16K MAC адресов, консольный порт, встроенный БП разъем питания на задней панели, 100-240В AC, размеры ШхГхВ (440x280x44 мм)
Описание
Устройства QSW-4610 – многофункциональные гигабитные Ethernet коммутаторы доступа последнего поколения. Оборудование имеет высокопроизводительное аппаратное обеспечение, которое позволяет развёртывать сети с высокой пропускной способностью и любой степенью разветвлённости (от корпоративных до городских операторских сетей MAN). Мультифункциональность и универсальность коммутаторов QSW-4610 обеспечивают необходимый инструментарий для тонкого управления конфигурацией сети, усиленной степени защиты подключенного к сети оборудования от различных сетевых атак, а также для запуска различных сетевых сервисов (IP-телефония и телевидение, почтовые/FTP/веб-серверы и многое другое). Поддержка устройствами протоколов IPv4 и IPv6 в сочетании с возможностью одновременно работы всех портов на скорости канала позволяют применять их в сетях следующего поколения.
Все управляемые коммутаторы серии QSW-4610 обладают следующими функциональными возможностями:
• Поддержка протокола IPv6;
• Расширенный функционал VLAN (таблица на 4К записей). Поддержка N:1 VLAN Translation, QinQ (Normal, Selective, Flexible), Port-based VLAN, Voice/ MAC/ Protocol/ Private VLAN, IEEE802.1Q.
• Функции безопасности. Списки доступа ACL (на основе IP, MAC, IP-MAC, VLAN-интерфейса, временного диапазона). Лимитирование MAC на основе VLAN и портов Anti-ARP-Scan, Anti-ARP-Spoofing, ARP Binding и т.д.
• Функции обеспечения надёжности работы сети: защита от образования колец (STP, RSTP, MSTP Root Guard, BPDU Forwarding и т.д.), поддержка агрегирования каналов передачи данных (LACP), Защита кольца L2 (MRPP ITU-T G.8032).
• QOS функционал (8 очередей на порт): возможность перенаправления потока и контроля полосы пропускания, классификация пакетов (ACL, DSCP, TOS, VLAN ID и т.д.), ограничение на основе портов и VLAN (WRR, DWRR, COS/802.1p и др.).
• Мониторинг и управление: TFTP/FTP, SNMP всех версий, Console, Web/SSL, Telnet, SSH и другие протоколы.
Модификации
Switch семейство QSW-4610 объединяет несколько устройств, которые отличаются коммутационной ёмкостью (от 20Gbps до 104Gbps), пропускной способностью (от 14,88Mpps до 77.4Mpps), значениями MAC-таблицы (8K или 16K) и ACL-таблицы (1,5k+256 или 2k+256), а также плотностью и конфигурацией портов. Несколько моделей линейки поддерживают технологию PoE.
Все управляемые коммутаторы серии QSW-4610 обладают следующими функциональными возможностями:
• Поддержка протокола IPv6;
• Расширенный функционал VLAN (таблица на 4К записей). Поддержка N:1 VLAN Translation, QinQ (Normal, Selective, Flexible), Port-based VLAN, Voice/ MAC/ Protocol/ Private VLAN, IEEE802.1Q.
• Функции безопасности. Списки доступа ACL (на основе IP, MAC, IP-MAC, VLAN-интерфейса, временного диапазона). Лимитирование MAC на основе VLAN и портов Anti-ARP-Scan, Anti-ARP-Spoofing, ARP Binding и т.д.
• Функции обеспечения надёжности работы сети: защита от образования колец (STP, RSTP, MSTP Root Guard, BPDU Forwarding и т.д.), поддержка агрегирования каналов передачи данных (LACP), Защита кольца L2 (MRPP ITU-T G.8032).
• QOS функционал (8 очередей на порт): возможность перенаправления потока и контроля полосы пропускания, классификация пакетов (ACL, DSCP, TOS, VLAN ID и т.д.), ограничение на основе портов и VLAN (WRR, DWRR, COS/802.1p и др.).
• Мониторинг и управление: TFTP/FTP, SNMP всех версий, Console, Web/SSL, Telnet, SSH и другие протоколы.
Модификации
Switch семейство QSW-4610 объединяет несколько устройств, которые отличаются коммутационной ёмкостью (от 20Gbps до 104Gbps), пропускной способностью (от 14,88Mpps до 77.4Mpps), значениями MAC-таблицы (8K или 16K) и ACL-таблицы (1,5k+256 или 2k+256), а также плотностью и конфигурацией портов. Несколько моделей линейки поддерживают технологию PoE.
Комплект поставки
QSW-4610-28T-POE-AC - 1 шт.
Крепление для установки в стойку - 2 шт.
Комплект винтов - 1 шт.
Кабель питания (220B, IEC320-C13) - 1 шт.
Консольный кабель RS232 (RJ-45 - DB-9) - 1 шт.
Кабель заземления - 1 шт.
Резиновые ножки (комплект) - 1 шт.
Паспорт продукта - 1 шт.
Технические характеристики
Интерфейсы
Порты 10/100/1000BASE-T PoE | 24 порта |
Порты 100/1000BASE-X SFP | 4 порта |
Порты консоли | 1 порт RS-232 (RJ45) |
Конструкция
Расположение разъемов питания | на задней панели |
Производительность
ACL | 2048 |
Jumbo Frame | 12 Кбайт |
Коммутационная матрица | 56 Гбит/с |
Пропускная способность | 42.1 Мпак/с |
Размер таблицы MAC адресов | 16K MAC адресов |
Размер таблицы маршрутизации | 128 |
Память | 128 Мб RAM + 32 Мб |
Функциональность
DHCP | IPv4/IPv6 DHCP Client, IPv4/IPv6 DHCP Relay, Option 82, Option 37/38, IPv4/IPv6 DHCP Snooping, IPv4/IPv6 DHCP Server |
Green Ethernet | IEEE 802.3az (Energy Efficient Ethernet) Конструкция без вентиляторов или с интеллектуальным контролем вентиляторов LED Shut-off |
Spanning Tree Protocols | 802.1D STP, 802.1W RSTP, 802.1S MSTP, Root Guard, BPDU Guard, BPDU Forwarding |
VLAN | 4K 802.1Q, Port-based VLAN, Normal QinQ, Selective QinQ, Private VLAN, Protocol VLAN, Voice VLAN, MAC VLAN, VLAN Translation, N:1 VLAN Translation |
VLAN функционал | 4K VLAN |
Агрегирование портов | 16 групп / 8 портов |
Зеркалирование трафика | Port Mirror, CPU Mirror, RSPAN, SPAN 1:1 или N:1 |
Протоколы маршрутизации IPv4 | Статическая маршрутизация |
Протоколы резервирования | MRPP ITU-T, G.8032, Loopback Detection, Fast Link |
Протоколы управления | TFTP/FTP, CLI, Telnet, Console, Web/SSL (IPv4/IPv6), SSH (IPv4/IPv6), SNMPv1/v2c/v3, SNMP Trap Public & Private MIB, interface RMON 1,2,3,9 Ping, Trace Route Аутентификация RADIUS Syslog (IPv4/IPv6), SNTP/NTP (IPv4/IPv6), Dual IMG, Multiple Configuration Files sFlow OAM VCT, DDM ULDP (like Cisco UDLD) LLDP/LLDP MED, Dying GASP |
Тип коммутации | Storage and Forwarding |
Уровень коммутатора | L2+ |
Физические характеристики
EMC safety | CE, RoHS |
MTBF | > 80 000 часов |
Грозозащита | 4 КВ |
Охлаждение
Тип охлаждения | активное |
Питание
Напряжение питания | 100-240В |
PoE | Да |
PoE+ | Да |
Возможные типы питания | AC |
Макс. потребляемая мощность, Вт | 390 |
Максимальная мощность потребителей PoE, Вт | 370 |
Тип блока питания | встроенный БП |
Тип питания | AC |
Эксплуатационные характеристики
Рабочая температура | 0°C~+50°C |
При максимальной влажности | 90% без образования конденсата |
Температура хранения | -40°C~+70°C |
Габариты
Высота, U | 1 |
Высота, мм | 44 |
Глубина, мм | 280 |
Ширина, мм | 440 |
Вес, кг | 3,9 |
Логистика
Вес упаковки (логистика), кг | 5,4 |
Высота упаковки (логистика), мм | 152 |
Длина упаковки (логистика), мм | 556 |
Ширина упаковки (логистика), мм | 376 |
Прочее
Гарантия | 3 года |
