Базовая настройка VXLAN L2VNI

VXLAN расшифровывается как Virtual Extensible LAN и является широко используемой технологией сетевой виртуализации в крупных сетях второго уровня. Она была разработана для решения ряда проблем виртуализации в эпоху облачных вычислений.

Что такое VXLAN?

Логический туннель VXLAN создается между сетевыми устройствами источника и назначения с помощью инкапсуляции MAC в UDP (User Datagram Protocol). Другими словами, исходный Ethernet-пакет, отправленный виртуальной машиной, инкапсулируется в UDP-пакет, а затем на верхнем уровне инкапсулируются заголовок IP-пакета и заголовок Ethernet-пакета физической сети. Таким образом, инкапсулированный пакет ведет себя как обычный IP-пакет и может быть передан через сеть L3.

Зачем нужен VXLAN?

Это тесно связано с тенденцией виртуализации серверной части центров обработки данных. С одной стороны, виртуализация серверов привела к динамической миграции виртуальных машин, что требует наличия сети, обеспечивающей беспрепятственный доступ.

С другой стороны, центры обработки данных стали более масштабными и значительно увеличили число арендаторов, что потребовало создания сети, способной изолировать огромное количество арендаторов. VXLAN может удовлетворить эти два ключевых требования.

Сеть VXLAN представляет собой следующие новые элементы по сравнению с традиционными сетями:

VTEP (конечные точки туннелей VXLAN): это пограничные устройства в сети VXLAN, которые служат начальной и конечной точками туннелей VXLAN. Вся соответствующая обработка пакетов VXLAN выполняется на VTEP.
VNI (сетевой идентификатор VXLAN): VLAN в кадрах Ethernet занимают всего 12 бит, что ограничивает их возможности по изоляции в сетях центров обработки данных. Введение VNI решает эту проблему. VNI — это идентификатор пользователя, аналогичный VLAN ID, где каждый VNI представляет арендатора, а виртуальные машины с разными значениями VNI не могут напрямую взаимодействовать на L2. При инкапсуляции пакетов в VXLAN, под VNI выделяется достаточно места, чтобы поддерживать изоляцию большого количества арендаторов.
Туннель VXLAN: "Туннель" — это логическое понятие, которое не является новым, как, например, хорошо известная Generic Routing Encapsulation (GRE). Проще говоря, он преобразует исходный пакет, инкапсулируя его, что позволяет передавать его по транспортной сети (например, IP-сети). С точки зрения хоста создается впечатление, что между источником и получателем исходного пакета существует прямая связь. Этот кажущийся прямым канал и есть "туннель". Как следует из названия, "туннель VXLAN" используется для передачи инкапсулированных пакетов VXLAN и представляет собой виртуальный канал, созданный между двумя VTEP.

Конфигурирование VXLAN:

Функционал VXLAN поддерживается на линейке коммутаторов QSW-6900.

В данной примере рассмотрим базовую настройку VXLAN L2VNI.

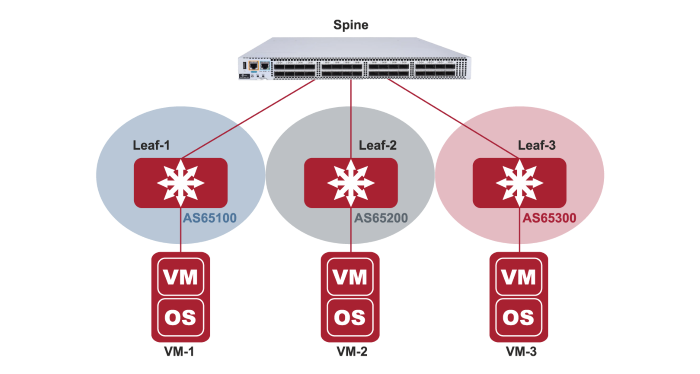

Схема тестового стенда:

В роли Spine будет выступать коммутатор QSW-6900-32H
В роли Leaf выступают QSW-6900-56LF

Для начала, требуется перевести коммутатор в режим работы vxlan с помощью команды:

	 (config)#switch-mode vxlan slot 0
	 Please save current config and restart your device!

После этого требуется сохранить конфигурацию и перезагрузить коммутатор.

Начнём с настройки Spine, так как от Spine нам требуется только маршрутизация, на нём мы настроим только ospf.

	 Spine(config)#router ospf 1
	 Spine(config-router)#router-id 10.65.0.1

Далее настраиваем интерфейсы в сторону Leaf, переводим их в режим работы L3:

	 Spine(config)#interface hundredGigabitEthernet 0/1
	 Spine(config-if-HundredGigabitEthernet 0/1)#no switchport
	 Spine(config-if-HundredGigabitEthernet 0/1)#description to_leaf-1
	 Spine(config-if-HundredGigabitEthernet 0/1)#ip address 10.10.0.1 255.255.255.252
	 Spine(config-if-HundredGigabitEthernet 0/1)#ip ospf 1 area 0

	 Spine(config)#interface hundredGigabitEthernet 0/2
	 Spine(config-if-HundredGigabitEthernet 0/2)#no switchport
	 Spine(config-if-HundredGigabitEthernet 0/2)#description to_leaf-2
	 Spine(config-if-HundredGigabitEthernet 0/2)#ip address 10.20.0.1 255.255.255.252
	 Spine(config-if-HundredGigabitEthernet 0/2)#ip ospf 1 area 0

	 Spine(config)#interface hundredGigabitEthernet 0/3
	 Spine(config-if-HundredGigabitEthernet 0/3)#no switchport
	 Spine(config-if-HundredGigabitEthernet 0/3)#description to_leaf-3
	 Spine(config-if-HundredGigabitEthernet 0/3)#ip address 10.30.0.1 255.255.255.252
	 Spine(config-if-HundredGigabitEthernet 0/3)#ip ospf 1 area 0

Аналогично настраиваем интерфейсы Leaf в сторону Spine:

LEAF-1

	 Leaf-1(config)#router ospf  1
	 Leaf-1(config-router)#router-id 10.65.0.10
	 Leaf-1(config)#interface hundredGigabitEthernet 0/56
	 Leaf-1(config-if-HundredGigabitEthernet 0/56)#no switchport
	 Leaf-1(config-if-HundredGigabitEthernet 0/56)#description to_Spine
	 Leaf-1(config-if-HundredGigabitEthernet 0/56)#ip address 10.10.0.2 255.255.255.252
	 Leaf-1(config-if-HundredGigabitEthernet 0/56)#ip ospf 1 area 0

LEAF-2

	 Leaf-2(config)#router ospf  1
	 Leaf-2(config-router)#router-id 10.65.0.20
	 Leaf-2(config)#interface hundredGigabitEthernet 0/56
	 Leaf-2(config-if-HundredGigabitEthernet 0/56)#no switchport
	 Leaf-2(config-if-HundredGigabitEthernet 0/56)#description to_Spine
	 Leaf-2(config-if-HundredGigabitEthernet 0/56)#ip address 10.20.0.2 255.255.255.252
	 Leaf-2(config-if-HundredGigabitEthernet 0/56)#ip ospf 1 area 0

LEAF-3

	 Leaf-3(config)#router ospf  1
	 Leaf-3(config-router)#router-id 10.65.0.30
	 Leaf-3(config)#interface hundredGigabitEthernet 0/56
	 Leaf-3(config-if-HundredGigabitEthernet 0/56)#no switchport
	 Leaf-3(config-if-HundredGigabitEthernet 0/56)#description to_Spine
	 Leaf-3(config-if-HundredGigabitEthernet 0/56)#ip address 10.30.0.2 255.255.255.252
	 Leaf-3(config-if-HundredGigabitEthernet 0/56)#ip ospf 1 area 0

Смотрим вывод show ip ospf neighbor на Spine:

	 Spine#sh ip ospf neighbor
	 OSPF process 1, 3 Neighbors, 3 is Full:

	 Neighbor ID        Pri        State        BFD State        Dead Time        Address        Interface
	 10.65.0.10         1          Full/BDR     -                00:00:37         10.10.0.2      HundredGigabitEthernet 0/1
	 10.65.0.20         1          Full/BDR     -                00:00:39         10.20.0.2      HundredGigabitEthernet 0/2
	 10.65.0.30         1          Full/BDR     -                00:00:33         10.30.0.2      HundredGigabitEthernet 0/3

Соседство построено со всеми Leaf, можем приступать к настройке BGP/EVPN.

Создаём на всех Leaf коммутаторах интерфейс loopback, с него будет строиться BGP сессия.

	 Leaf-1(config)#interface loopback 1
	 Leaf-1(config-if-Loopback 1)#ip address 1.1.1.1 255.255.255.255
	 Leaf-1(config-if-Loopback 1)#ip ospf 1 area 0
	 Leaf-1(config)#exit

	 Leaf-2(config)#interface loopback 1
	 Leaf-2(config-if-Loopback 1)#ip address 2.2.2.2 255.255.255.255
	 Leaf-2(config-if-Loopback 1)#ip ospf 1 area 0
	 Leaf-2(config-if-Loopback 1)#exit

	 Leaf-3(config)#interface loopback 1
	 Leaf-3(config-if-Loopback 1)#ip address 3.3.3.3 255.255.255.255
	 Leaf-3(config-if-Loopback 1)#ip ospf 1 area 0
	 Leaf-3(config-if-Loopback 1)#exit

Проверяем ip связность с Leaf-2 и Leaf-3

	 Leaf-1#ping 2.2.2.2 source loopback 1
	 Sending 5, 100-byte ICMP Echoes to 2.2.2.2, timeout is 2 seconds:
	 < press Ctrl+C to break >
	 !!!!!
	 Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms.
	 Leaf-1#ping 3.3.3.3 source loopback 1
	 Sending 5, 100-byte ICMP Echoes to 3.3.3.3, timeout is 2 seconds:
	 < press Ctrl+C to break >
	 !!!!!
	 Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms.

Далее настраиваем BGP:

LEAF-1

	 Leaf-1(config)#router bgp 65100
	 Leaf-1(config-router)#neighbor 2.2.2.2 remote-as 65200
	 Leaf-1(config-router)#neighbor 2.2.2.2 ebgp-multihop 4
	 Leaf-1(config-router)#neighbor 2.2.2.2 update-source loopback 1
	 Leaf-1(config-router)#neighbor 3.3.3.3 remote-as 65300
	 Leaf-1(config-router)#neighbor 3.3.3.3 ebgp-multihop 4
	 Leaf-1(config-router)#neighbor 3.3.3.3 update-source loopback 1

Создаём адресное семейство EVPN и добавляем в адресное семейство соседей:

	 Leaf-2(config-router)#address-family l2vpn evpn
	 Leaf-1(config-router-af)#neighbor 2.2.2.2 activate
	 Leaf-1(config-router-af)#neighbor 2.2.2.2 send-community both
	 Leaf-1(config-router-af)#neighbor 3.3.3.3 activate
	 Leaf-1(config-router-af)#neighbor 3.3.3.3 send-community both
	 Leaf-1(config-router-af)#end

Для Leaf-2 и Leaf-3 настройка будет аналогична:

LEAF-2

	 Leaf-2(config)#router bgp 65200
	 Leaf-2(config-router)#bgp router-id 10.65.0.20
	 Leaf-2(config-router)#neighbor 1.1.1.1 remote-as 65100
	 Leaf-2(config-router)#neighbor 1.1.1.1 ebgp-multihop 4
	 Leaf-2(config-router)#neighbor 1.1.1.1 update-source loopback 1
	 Leaf-2(config-router)#neighbor 3.3.3.3 remote-as 65300
	 Leaf-2(config-router)#neighbor 3.3.3.3 ebgp-multihop 4
	 Leaf-2(config-router)#neighbor 3.3.3.3 update-source loopback 1
	 Leaf-2(config-router)#address-family l2vpn evpn
	 Leaf-2(config-router-af)#neighbor 1.1.1.1 activate
	 Leaf-2(config-router-af)#neighbor 1.1.1.1 send-community both
	 Leaf-2(config-router-af)#neighbor 3.3.3.3 activate
	 Leaf-2(config-router-af)#neighbor 3.3.3.3 send-community both
	 Leaf-2(config-router-af)#end

LEAF-3

	 Leaf-3(config)#router bgp 65300
	 Leaf-3(config-router)#bgp router-id 10.65.0.30
	 Leaf-3(config-router)#neighbor 1.1.1.1 remote-as 65100
	 Leaf-3(config-router)#neighbor 1.1.1.1 ebgp-multihop 4
	 Leaf-3(config-router)#neighbor 1.1.1.1 update-source loopback 1
	 Leaf-3(config-router)#neighbor 2.2.2.2 remote-as 65200
	 Leaf-3(config-router)#neighbor 2.2.2.2 ebgp-multihop 4
	 Leaf-3(config-router)#neighbor 2.2.2.2 update-source loopback 1
	 Leaf-3(config-router)#address-family l2vpn evpn
	 Leaf-3(config-router-af)#neighbor 1.1.1.1 activate
	 Leaf-3(config-router-af)#neighbor 1.1.1.1 send-community both
	 Leaf-3(config-router-af)#neighbor 2.2.2.2 activate
	 Leaf-3(config-router-af)#neighbor 2.2.2.2 send-community both
	 Leaf-3(config-router-af)#end

Проверяем активные сессии:

	 Leaf-1#show bgp l2vpn evpn all summary
	 BGP Instance AS 65100(Default)
	 For address family: L2VPN EVPN
	 BGP router identifier 10.65.0.10, local AS number 65100
	 BGP table version is 1
	 0 BGP AS-PATH entries
	 0 BGP Community entries
	 0 BGP Prefix entries (Maximum-prefix:4294967295)

	 Neighbor        V        AS        MsgRcvd        MsgSent        TblVer        InQ        OutQ        Up/Down        State/PfxRcd
	 2.2.2.2         4        65200     23             22             1             0          0           00:16:41       0
	 3.3.3.3         4        65300     8              5              1             0          0           00:02:22       0

	 Total number of neighbors 2, established neighbors 2

Видим, что соседи в адресном семействе EVPN активны, приступаем к настройке VXLAN.

Задаём интерфейс c которого будет строиться VXLAN туннель:

	 Leaf-1(config)#vtep
	 Leaf-1(config-vtep)#source loopback 1
	 Leaf-1(config-vtep)#exit

Теперь нам нужно создать VNI и задать rd и route-target. Route-target в режиме «auto» генерируется из номер VNI и номера AS, а так как мы используем на стенде EBGP и номера AS у нас разные, нам требуется выставить route-target вручную:

	 Leaf-1(config)#evpn
	 Leaf-1(config-evpn)#vni 10000
	 Leaf-1(config-evpn-vni)#rd auto
	 Leaf-1(config-evpn-vni)#route-target both 10000:10000
	 Leaf-1(config-evpn-vni)#end

Далее создаём VXLAN и ассоциируем его с VLAN, номер VXLAN должен совпадать с номер VNI.

	 Leaf-1(config)#vlan 345
	 Leaf-1(config-vlan)#exit
	 Leaf-1(config)#vxlan 10000
	 Leaf-1(config-vxlan)#extend-vlan 345
	 Leaf-1(config-vxlan)#exit

Смотрим вывод команды «show bgp l2vpn evpn all»

	 Leaf-1#show bgp l2vpn evpn all
	 BGP Instance AS 65100(Default)
	 BGP table version is 1, local router ID is 10.65.0.10, bgp instance 65100(Default)
	 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
	               S Stale, b - backup entry, m - multipath, f Filter, a additional-path
	 Origin codes: i - IGP, e - EGP, ? - incomplete

        Network              Next Hop              Metric       LocPrf        Weight Path
	 Route Distinguisher: 10.65.0.10:1 (Default for EVI 10000)
	 *>  3:0:32:1.1.1.1/72
                             1.1.1.1                                          32768     i
	 Total number of prefixes 1

Видим что после настройки начал генерироваться маршруты типа 3.

Аналогичные настройки делаем на других Leaf:

LEAF-2

	 Leaf-2(config)#vtep
	 Leaf-2(config-vtep)#source loopback 1
	 Leaf-2(config)#vlan 345
	 Leaf-2(config-vtep)#exit
	 Leaf-2(config)#evpn
	 Leaf-2(config-evpn)# vni 10000
	 Leaf-2(config-evpn-vni)# rd auto
	 Leaf-2(config-evpn-vni)# route-target both 10000:10000
	 Leaf-2(config-evpn-vni)#vxlan 10000
	 Leaf-2(config-vxlan)# extend-vlan 345
	 Leaf-2(config-vxlan)#exit

LEAF-3

	 Leaf-3(config)#vtep
	 Leaf-3(config-vtep)#source loopback 1
	 Leaf-3(config)#vlan 345
	 Leaf-3(config-vlan)#exit
	 Leaf-3(config)#evpn
	 Leaf-3(config-evpn)# vni 10000
	 Leaf-3(config-evpn-vni)# rd auto
	 Leaf-3(config-evpn-vni)# route-target both 10000:10000
	 Leaf-3(config-evpn-vni)#vxlan 10000
	 Leaf-3(config-vxlan)# extend-vlan 345
	 Leaf-3(config-vxlan)#exit

После завершения настроек видим логи:

	 %VXLAN-6-VTEP_DISCOVERED: A new VTEP [2.2.2.2] discovered on VXLAN 10000.
	 %LINEPROTO-5-UPDOWN: Line protocol on Interface OverlayTunnel 6145, changed state to up.
	 %VXLAN-6-VTEP_DISCOVERED: A new VTEP [3.3.3.3] discovered on VXLAN 10000.
	 %LINEPROTO-5-UPDOWN: Line protocol on Interface OverlayTunnel 6146, changed state to up.

Смотрим вывод команды «show vxlan»

	 Leaf-1#sh vxlan
	 VXLAN Total Count: 1
	 VXLAN Capacity   : 4000
	 VXLAN 10000
	 Symmetric property  : FALSE
	 Router Interface    : -
	 Extend VLAN         : 345
	 VTEP Adjacency Count: 2
	 VTEP Adjacency List :
	 Interface            Source IP        Destination IP        Type
	 ---------            ---------        --------------        ----
	 OverlayTunnel 6145   1.1.1.1          2.2.2.2               dynamic
	 OverlayTunnel 6146   1.1.1.1          3.3.3.3               dynamic

Видим в выводе 2 активных VXLAN туннеля.

Настроим порты в сторону виртуальных машин:

	 Leaf-1(config)#interface tenGigabitEthernet 0/1
	 Leaf-1(config-if-TenGigabitEthernet 0/1)#switchport mode trunk
	 Leaf-1(config-if-TenGigabitEthernet 0/1)#switchport trunk allowed vlan only 345

	 Leaf-3(config)#interface tenGigabitEthernet 0/1
	 Leaf-3(config-if-TenGigabitEthernet 0/1)#switchport mode trunk
	 Leaf-3(config-if-TenGigabitEthernet 0/1)#switchport trunk allowed vlan only 345

Запустим пинг с VM-1 до VM-3:

	 VM@techdep:~$ ping 172.16.0.3
	 PING 10.0.0.1 (10.0.0.1) 56(84) bytes of data.
	 64 bytes from 172.16.0.3: icmp_seq=1 ttl=64 time=0.304 ms
	 64 bytes from 172.16.0.3: icmp_seq=2 ttl=64 time=0.338 ms
	 64 bytes from 172.16.0.3: icmp_seq=3 ttl=64 time=0.328 ms
	 64 bytes from 172.16.0.3: icmp_seq=4 ttl=64 time=0.354 ms

Посмотрим вывод «sh vxlan mac»:

	 Leaf-1#sh vxlan mac
	 Vxlan        MAC Address        Type        Location        Interface                 Vlan        Live Time
	 -----        -----------        ----        --------        ---------                 ----        ---------
	 10000        08bf.b8c5.d0a0     DYNAMIC     LOCAL           TenGigabitEthernet 0/1    345         0d 00:06:26
	 10000        08c6.b326.a7ea     PROTOCOL    REMOTE          OverlayTunnel 6146        -           0d 00:05:22

Видим что mac-адрес изучен за интерфейсом TenGigabitEthernet 0/1 в Vlan 345 который ассоциирован с VXLAN 10000.
Так же можем увидеть что mac-адрес VM-3 доступен через туннель 6146, данный номер назначается из динамического диапазона, начиная с 6145.
К какому именно VTEP какой номер OverlayTunnel относится, можно увидеть в выводе «show vxlan».

На этом закончим настройку L2VNI, данный пример является лишь базовой настройкой.
Для дополнительной информации вы можете обратиться к документации на сайте «Руководства по установке и конфигурации (ftp ресурс)».

Автор:

Парфёнов А.А.

QTECH 2024 г.

Модель: QSW-6900
Вид оборудования: Ethernet коммутаторы

Возврат к списку

Отправить запрос

Базовая настройка VXLAN L2VNI

Что такое VXLAN?

Зачем нужен VXLAN?

Конфигурирование VXLAN:

Товар добавлен к сравнению
