VoIP-шлюз QTECH QVI-1104
23 декабря 2010

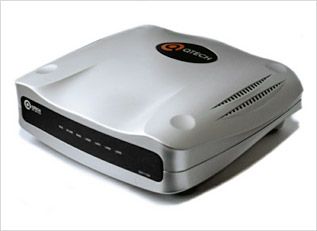

QVI-1104 это богатый по функционалу VoIP-шлюз.
При правильном использовании и задействовании всех его возможностей, это достаточно экономичное решение для организации телефонии в офисе небольшой фирмы или удаленном филиале. Обеспечивая, кроме собственно IP-телефонии, возможность подключения к PSTN, QVI-1104 может рассматриваться как PBX минимальной емкости.

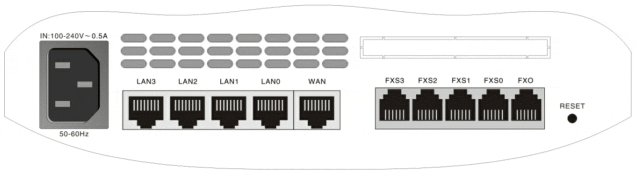

QVI-1104 это VoIP-шлюз с FXO портом и четырьмя портами FXS. Кроме того, на задней панели устройства расположен WAN интерфейс и четыре интерфейса LAN, кнопка сброса настроек устройства RESET и стандартный разъем питания от сети переменного тока.
Конфигурирование можно осуществлять через CLI-интерфейс Telnet-соединения и через WEB-интерфейс. Первый способ это все-таки прерогатива искушенных пользователей, большинству будет удобнее воспользоваться WEB-интерфейсом.
Для доступа к WEB-интерфейсу cоедините патч-кордом компьютер с одним из портов LAN. Настройте на сетевой карте компьютера IP-адрес из подсети 192.168.0.0/255.255.255.0. Для доступа к интерфейсу настройки откройте Web-браузер и введите в адресной строке: http://192.168.0.1 Традиционно: имя пользователя — admin, пароль — admin. Эти настройки установлены по умолчанию.
Для удобства использования QVI-1104 по умолчанию имеет конфигурацию, которой достаточно для начала эксплуатации сразу же после подключения питания. Заводские настойки основных функций:
- Все голосовые порты включены. На порты FXS1, FXS2, FXS3, FXS4 назначены номера 401, 402, 403, 404. Для уточнения номера можно воспользоваться информационной функцией, набрав с телефонного аппарата ＃33＃.
- После подключения телефонной линии к порту FXO можно осуществлять внешние звонки.
- Для осуществления звонков через gatekeeper по протоколу H.323 достаточно настроить только основные параметры встроенного клиента. Для осуществления звонков по протоколу H.323 без использования gatekeeper необходимо настроить таблицу маршрутов для звонков.
- Для осуществления звонков по протоколу SIP необходимо настроить интерфейс и таблицу маршрутов.
Если устройство вам досталось «из вторых рук» восстановить заводские настройки поможет кнопка RESET. Сразу пару слов про эту функцию. Кнопка RESET предназначена для использования в двух случаях:
- При включенной системе (индикатор SYS мигает, индикатор INUSE не горит) нажатие и удержание кнопки в течение более 3 сек. приведет к удалению текущих конфигурационных файлов. После перезагрузки устройства вступят в силу заводские настройки и установки, принятые по умолчанию.
- После включения питания удержание кнопки в нажатом состоянии приведет к загрузке ПО устройства с FTP-сервера. После этого удалятся текущие конфигурационные файлы и восстановятся установки по умолчанию.
Второй пункт поможет восстановить устройство, даже когда оно не загружается, т.е. когда повреждено ПО, хранящееся во флеш-памяти. Незаменимая функция любителям покопаться даже там, где не следует.
На сайте производителя выложена подробная инструкция по установке и WEB-настройке на более чем 80ти листах. Там даны инструкции по настройке параметров WAN и LAN, рассказано про контроль состояния и введение ограничений на ресурсы системы, про зеркалирование и коммутацию портов, конфигурирование протоколов IP-телефонии (H.323 и SIP) и голосовых портов. QVI-1104 поддерживает ряд ставших уже традиционными сервисов, таких как: преобразование номеров, параметры набора маршрутизатора (Call Router), «черные» и «белые» списки, функции переадресации при различных условиях, отклонения и ожидающего вызова, IVR, учет и аутентификацию через RADIUS-сервер, передачу факсов. QVI-1104 поддерживает VPN и протокол IP Sec.
QVI-1104 может работать в режиме маршрутизатора или в режиме коммутатора. По-умолчанию, QVI-1104 запускается в режиме маршрутизатора. В режиме коммутатора есть возможность разделить голосовой трафик и трафик данных посредством меток 802.1q (VLAN). Эта функция позволяет метить на WAN интерфейсе голосовой трафик и трафик данных различными метками VLAN. QVI-1104 поддерживает до 16 VLAN-ов.
Как видите возможностей много, краткий список поддерживаемых функций и протоколов приведен на сайте производителя.
Поигрался с двумя заинтересовавшими дополнительными функциями: списки и Call Waiting. На основе «черных» и «белых» списков можно реализовать простейший механизм разграничения доступа для установления соединения между абонентами. Функция Call Waiting информирует абонента о входящем вызове, который можно принять, отклонить или оставить неотвеченным. После принятия нового входящего вызова абонент может переключиться между текущим и новым соединением в любое время. Полезное дополнение в офисе.

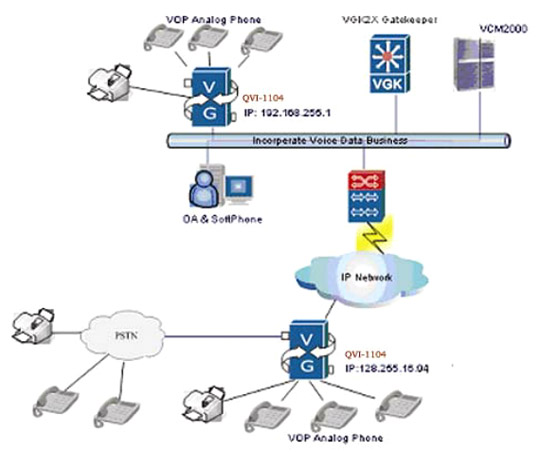

Кроме описания интерфейса и параметров конфигурации, в инструкции дано пошаговое руководство настройки устройства для типичной схемы применения.
Как видите, слова о том, что QVI-1104 можно рассматривать как альтернативу минимальной офисной PBX имеют все основания.
Общие впечатления.
Интересное и недорогое устройство (цена около 9200р., подробнее спросите у производителя) с богатым функционалом. Немного смутил внешний вид, на мой взгляд излишне изогнутые формы не украшают телекоммуникационное оборудование. За время тестирования устройство один раз зависло, после сброса питания всё восстановилось. Заставил немного помучатся WAN интерфейс, который упорно не хотел правильно определять режим работы сети в auto detect mode, пришлось явно задавать параметры Ethernet (10/100, full/half duplex). При этом WAN поднимался только на 10Mbps. Пока еще не смог настроить VPN.
В целом, впечатления положительные.
