Выбор ИБП для видеонаблюдения
23 сентября 2022
Применение видеокамер принимает массовый характер, от магазинов и автостоянок до автострад, крупных торговых и промышленных объектов, транспортных и логистических узлов. И независимо от места их установки, информация должна быть сохранена для возможности дальнейшего анализа, поэтому необходимо обеспечить аппаратуре бесперебойное электропитание.
Не является секретом тот факт, что наши электросети могут подвести в самый неподходящий момент, к тому же их могут нарушить целенаправленно, поэтому для сохранения работоспособности системы видеонаблюдения рекомендуется использовать ИБП (источник бесперебойного питания), который в аварийной ситуации запитает нагрузку за счет энергии, накопленной его аккумуляторной батареей.
Для правильного выбора ИБП главное понять, какие они бывают и на что следует обращать внимание. Существует несколько типов таких источников питания:
ИБП (Off-line)
Оффлайн ИБП (off-line, Standby, back ups или резервные) – ИБП принцип действия которого заключается в переключении нагрузки на инвертор, который, в свою очередь, питается от резервного аккумулятора.

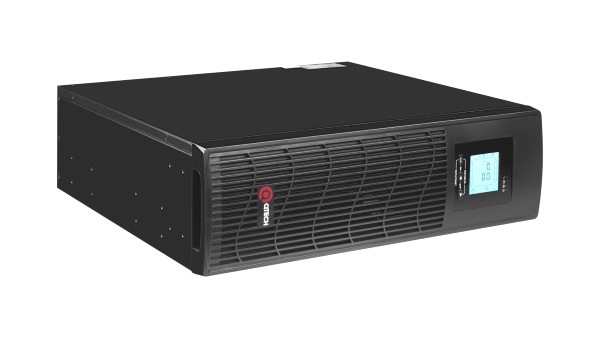

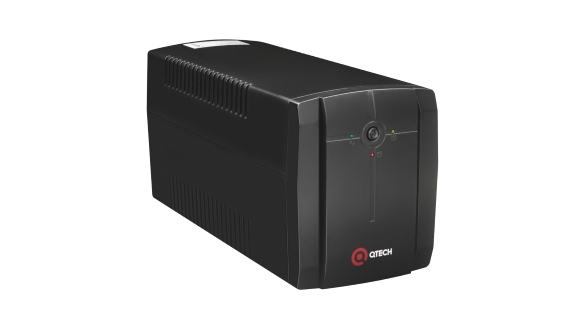

ИБП (Line interactive)
Линейно-интерактивные (line interactive) – ИБП в которых встроен корректор напряжения (AVR) позволяющий регулировать выходное напряжение при понижении или повышении напряжения на входе в широком диапазоне и не задействовать аккумуляторную батарею. ИБП бывают с аппроксимированной синусоидой и полностью синусоидальным выходным напряжением.

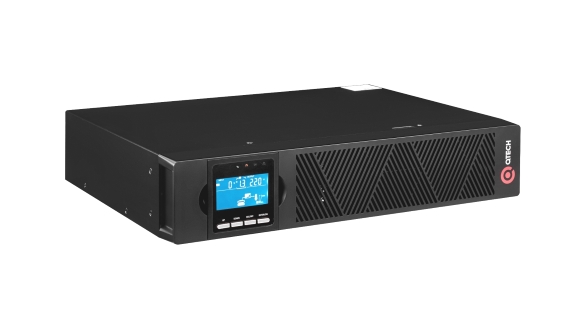

ИБП (On-Line)
Двойного преобразования (онлайн, online) – ИБП в котором электроэнергия преобразуется дважды – входное переменное напряжение низкого качества преобразуется в постоянный ток, далее постоянный ток преобразуется обратно в переменный. Время переключения на работу от аккумуляторов в онлайн ИБП равно нулю.
Выбрав тип ИБП надо определить его необходимую выходную мощность, для чего суммируется потребление предполагаемых нагрузок. Расчет будем производить на примере устройств, изготавливаемых компанией QTECH.
Стоит учитывать, что реальный КПД источников бесперебойного питания находится в пределах ±80% от значения, указанного в документации, поэтому для ИБП 1500ВА максимальная внешняя нагрузка составляет 1200Вт, что, впрочем, указано на всех изделиях компании QTECH. Кроме этого будем учитывать потребление регистратора и монитора, не забывая прибавлять к сумме 20% мощности для устойчивой работы системы.
Для решения до 16 камер:
Цилиндрическая уличная видеокамера QVC-AC-R201 (2.8) – 16 шт., питание 12В/ 0.6А макс.Перечень оборудования для питания камер:
Для питания 16 камер требуется источник питания: 12B, 13A, 156Вт – 1 шт.
QPS-UZR-16 Блок защиты распределительный,16 выходов по 1А, защита от КЗ и самовосстановление по каждому выходу – 1 шт.
Видеорегистратор QVC-XVR-R216/5MP – 1шт.
Видеорегистратор запитывается от блока питания 220В/12В, 5А.
Монитор потребляет – 40 Вт.
Расчет: (16 (камер)*7,19Вт камера +60Вт видеорегистратор +40Вт монитор +20%)/0,8 (КПД)= (235/0,8)=322.56Вт
В данном случае хорошим решением станет ИБП:
ИБП (Line interactive):
Источник бесперебойного питания 1200ВА/720Вт, со встроенной аккумуляторной батарей 7 Ач х 2, время автономной работы при 50% нагрузке 9 мин, бесперебойник позволяет подключить до 3х устройств одновременно (розетки Schuko)
Источник бесперебойного питания Line-interactive 1500ВА/1200т, серия Terra LIS, универсальное исполнение Rack Tower, 3U, 2х9Ач, 6 розеток IEC-320 С13, USB, SNMP slot
Источник бесперебойного питания Line-interactive 3000ВА/2400т, серия Terra LIS, универсальное исполнение Rack Tower, 3U, 4х9Ач, 6 розеток IEC-320 С13, USB, SNMP slot
Источник бесперебойного питания Online 1000ВА/1000Вт, серия SKY OLS, Rack Tower, 2U, 2х9Ач, 8xIEC-320 С13 розеток, USB, RS232, SNMP slot
Источник бесперебойного питания Online 1500ВА/1500Вт, серия SKY OLS, Rack Tower, 2U, 3х9Ач, 8xIEC-320 С13 розеток, USB, RS232, SNMP slot
Для решения до 32 камер:
Цилиндрическая уличная видеокамера QVC-IPC-R502V (2.8-12) – 32 шт., питание 12В/ 1А макс.Перечень оборудования для питания камер:
Для питания 32 камер требуется источник питания: 12B, 17A, 204Вт– 2 шт.
QPS-UZR-16 Блок защиты распределительный,16 выходов по 1А, защита от КЗ и самовосстановление по каждому выходу – 2 штуки
Видеорегистратор QVC-NVR-R432/4K – 1шт.
Видеорегистратор запитывается от блока питания 12В, 5А.
Монитор потребляет – 40 Вт.
Расчет: (32 (камер)*12Вт камера +60Вт видеорегистратор +40Вт монитор +20%)/0,8 (КПД)= (580,8/0,8)=726Вт
В данном случае хорошим решением станет ИБП:
ИБП (Line interactive):
Источник бесперебойного питания Line-interactive 1500ВА/1200т, серия Terra LIS, универсальное исполнение Rack Tower, 3U, 2х9Ач, 6 розеток IEC-320 С13, USB, SNMP slot
Источник бесперебойного питания Line-interactive 3000ВА/2400т, серия Terra LIS, универсальное исполнение Rack Tower, 3U, 4х9Ач, 6 розеток IEC-320 С13, USB, SNMP slot
ИБП (On-Line):
Источник бесперебойного питания Online 1000ВА/1000Вт, серия SKY OLS, Rack Tower, 2U, 2х9Ач, 8xIEC-320 С13 розеток, USB, RS232, SNMP slot
Источник бесперебойного питания Online 1500ВА/1500Вт, серия SKY OLS, Rack Tower, 2U, 3х9Ач, 8xIEC-320 С13 розеток, USB, RS232, SNMP slot
Для решения до 64 камер:
Цилиндрическая уличная видеокамера QVC-IPC-R501AV (2.8-12) – 64 шт., питание 12В/ 1А макс.Перечень оборудования для питания камер:
Для питания 64 камер требуется блок питания 12B, 17A, 204Вт– 4 шт.
QPS-UZR-16 Блок защиты распределительный,16 выходов по 1А, защита от КЗ и самовосстановление по каждому выходу – 4 штуки
Видеорегистратор QVC-NVR-R1664/4K – 1шт., питание 220В, 1А макс.
Монитор потребляет – 40 Вт.
Расчет: (64 (камер)*12Вт камера +220Вт видеорегистратор +40Вт монитор +20%)/0,8 (КПД)= (1233,6/0,8)=1542Вт
В данном случае хорошим решением станет ИБП:
ИБП (Line interactive):
Источник бесперебойного питания Line-interactive 3000ВА/2400т, серия Terra LIS, универсальное исполнение Rack Tower, 3U, 4х9Ач, 6 розеток IEC-320 С13, USB, SNMP slot
ИБП (On-Line):
Источник бесперебойного питания Online 2000ВА/2000Вт, серия SKY OLS, Rack Tower, 2U, 4х9Ач, 8xIEC-320 С13 розеток, USB, RS232, SNMP slot
Источник бесперебойного питания Online 3000ВА/3000Вт, серия SKY OLS, Rack Tower, 2U, 6х9Ач, 8xIEC-320 С13 розеток, USB, RS232, SNMP slot
Используя данные примеры можно рассчитать мощность ИБП для любой конфигурации оборудования.
Для получения подробной информации о моделях ИБП, обращайтесь на sales@qtech.ru.
