    Конфигурация ERPS на коммутаторах QSW-4600, QSW-6200, QSW-6900

    ERPS – предназначен для резервирования канала в кольцевых топологиях путем его логической блокировки. Протокол ERPS можно использовать как замену протоколам семейства STP.


    Протокол ERPS работает по следующему принципу. В случае использования кольцевой топологии, на всех коммутаторах участниках настраивается специальный RAPS-VLAN, по которому будут передаваться служебные пакеты протокола ERPS. Vlan’ы, которые настраиваются как RAPS-VLAN, используются только для служебного трафика, их нельзя использовать ни для какого другого трафика. Один из коммутаторов данной топологии выбирается RPL owner’ом и один из его портов, находящихся в кольце, назначается RPL портом, то есть блокируется.


    RPL (Ring Protection Link) – резервный линк между коммутаторами, который заблокирован протоколом ERPS.

    Соответственно, RPL Owner – это коммутатор, подключенный к RPL, который блокирует этот линк.


    Так же на коммутаторах указываются West и East порты, при чем не зависимо от конфигурации и топологии West порт должен смотреть на East и наоборот. Порты-участники кольца должны быть настроены trunk’ом и на них должны быть разрешены vlan’ы, которые настроены как RAPS-VLAN.

    Таким образом, в случае, если на одном из портов участников кольца коммутатора падает связь, коммутатор отправляет служебное сообщение, которое доходит до RPL owner’а, он в свою очередь включает RPL порт.


    Примеры использования протокола ERPS

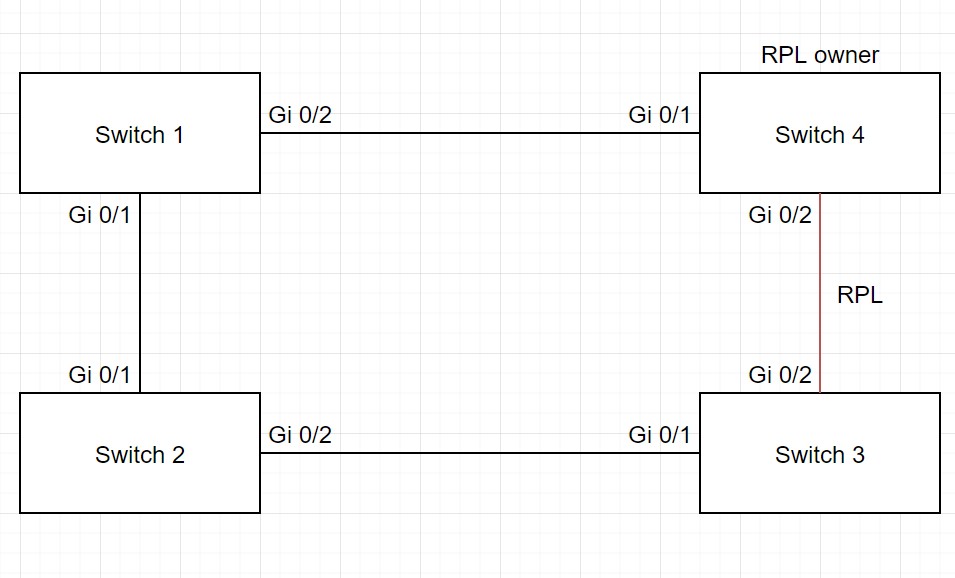

    Пример 1


    Конфигурация Switch 1:

    Cоздаем RAPS-VLAN Switch1(config)#erps raps-vlan 4093 Switch1(config-erps 4093)#exit Настраиваем порты trunk'ом Switch1(config)#interface gigabitEthernet 0/1 Switch1(config)#switchport mode trunk Switch1(config)#exit Switch1(config)#interface gigabitEthernet 0/2 Switch1(config)#switchport mode trunk Switch1(config)#exit Приступаем к конфигурации ERPS Switch1(config)#erps raps-vlan 4093 Switch1(config-erps 4093)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2 Switch1(config-erps 4093)# state enable Switch1(config-erps 4093)#exit Включаем ERPS глобально Switch1(config)#erps enable

    На Switch 2 и Switch 3 будут отличаться от Switch 1 только следующие строчки конфигурации, соответственно
    Switch2(config-erps 4093)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1
    Switch3(config-erps 4093)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1

    В остальном конфигурация будет идентичная конфигурации Switch 1

    Конфигурация Switch 4:
    Cоздаем RAPS-VLAN
    Switch4(config)#erps raps-vlan 4093
    Switch4(config-erps 4093)#exit
    Настраиваем порты trunk'ом
    Switch4(config)#interface gigabitEthernet 0/1
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Switch4(config)#interface gigabitEthernet 0/2
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Приступаем к конфигурации ERPS
    Switch4(config)#erps raps-vlan 4093
    witch4(config-erps 4093)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Выбираем RPL owner и RPL port
    Switch4(config-erps 4093)#rpl-port east rpl-owner
    Switch4(config-erps 4093)# state enable
    Включаем ERPS глобально
    Switch4(config)#erps enable

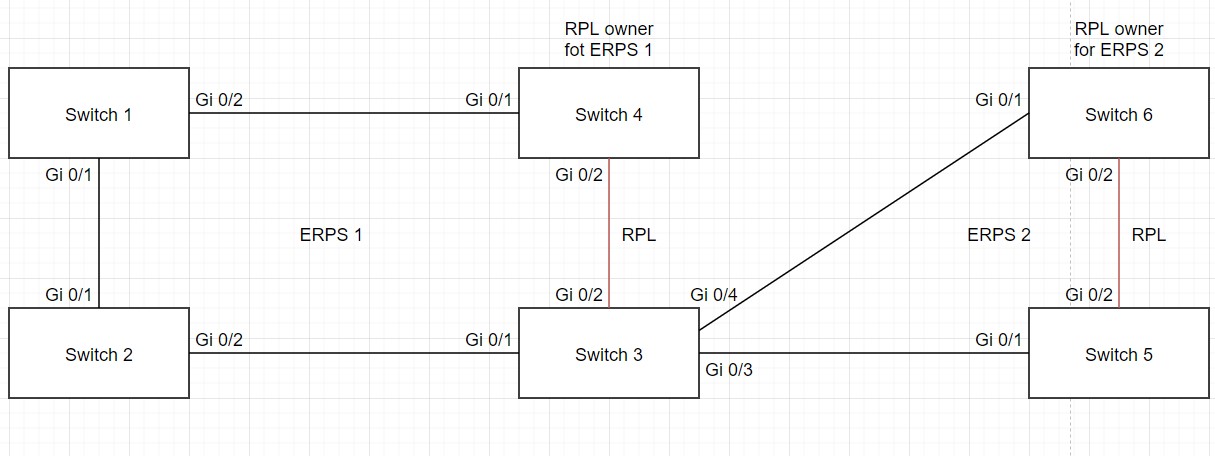

    Пример 2


    Конфигурация Switch 1:

    Cоздаем RAPS-VLAN для ERPS 1
    Switch1(config)#erps raps-vlan 4093
    Switch1(config-erps 4093)#exit
    Настраиваем порты trunk'ом
    Switch1(config)#interface gigabitEthernet 0/1
    Switch1(config)#switchport mode trunk
    Switch1(config)#exit
    Switch1(config)#interface gigabitEthernet 0/2
    Switch1(config)#switchport mode trunk
    Switch1(config)#exit
    Приступаем к конфигурации ERPS
    Switch1(config)#erps raps-vlan 4093
    Switch1(config-erps 4093)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Switch1(config-erps 4093)# state enable
    Switch1(config-erps 4093)#exit
    Включаем ERPS глобально
    Switch1(config)#erps enable

    На Switch 2 будет отличаться от Switch 1 только следующая строчка конфигурации
    Switch2(config-erps 4093)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1

    В остальном конфигурация будет идентичная конфигурации Switch 1

    Конфигурация Switch 3:
    Cоздаем RAPS-VLAN для ERPS 1
    Switch3(config)#erps raps-vlan 4093
    Switch3(config-erps 4093)#exit
    Настраиваем порты trunk'ом
    Switch3(config)#interface gigabitEthernet 0/1
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Switch3(config)#interface gigabitEthernet 0/2
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Приступаем к конфигурации ERPS
    Switch3(config)#erps raps-vlan 4093
    Switch3(config-erps 4093)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1
    Switch3(config-erps 4093)# state enable
    Switch3(config-erps 4093)#exit
    Создаем RAPS-VLAN для ERPS 2
    Switch3(config)#erps raps-vlan 4092
    Switch3(config-erps 4092)#exit
    Настраиваем порты trunk'ом
    Switch3(config)#interface gigabitEthernet 0/3
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Switch3(config)#interface gigabitEthernet 0/4
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Приступаем к конфигурации ERPS
    Switch3(config)#erps raps-vlan 4092
    Switch3(config-erps 4093)# ring-port west gigabitEthernet 0/4 east gigabitEthernet 0/3
    Switch3(config-erps 4093)# state enable
    Switch3(config-erps 4093)#exit
    Включаем ERPS глобально
    Switch3(config)#erps enable



    Конфигурация Switch 4:
    Cоздаем RAPS-VLAN для ERPS 1
    Switch4(config)#erps raps-vlan 4093
    Switch4(config-erps 4093)#exit
    Настраиваем порты trunk'ом
    Switch4(config)#interface gigabitEthernet 0/1
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Switch4(config)#interface gigabitEthernet 0/2
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Приступаем к конфигурации ERPS
    Switch4(config)#erps raps-vlan 4093
    Switch4(config-erps 4093)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Выбираем RPL owner и RPL port
    Switch4(config-erps 4093)#rpl-port east rpl-owner
    Switch4(config-erps 4093)# state enable
    Включаем ERPS глобально
    Switch4(config)#erps enable

    Конфигурация Switch 5:
    Cоздаем RAPS-VLAN для ERPS 2
    Switch5(config)#erps raps-vlan 4092
    Switch5(config-erps 4092)#exit
    Настраиваем порты trunk'ом
    Switch5(config)#interface gigabitEthernet 0/1
    Switch5(config)#switchport mode trunk
    Switch5(config)#exit
    Switch5(config)#interface gigabitEthernet 0/2
    Switch5(config)#switchport mode trunk
    Switch5(config)#exit
    Приступаем к конфигурации ERPS
    Switch5(config)#erps raps-vlan 4093
    Switch5(config-erps 4092)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Switch5(config-erps 4092)# state enable
    Switch5(config-erps 4092)#exit
    Включаем ERPS глобально
    Switch5(config)#erps enable


    Конфигурация Switch 6:
    Cоздаем RAPS-VLAN для ERPS 2
    Switch6(config)#erps raps-vlan 4092
    Switch6(config-erps 4092)#exit
    Настраиваем порты trunk'ом
    Switch6(config)#interface gigabitEthernet 0/1
    Switch6(config)#switchport mode trunk
    Switch6(config)#exit
    Switch6(config)#interface gigabitEthernet 0/2
    Switch6(config)#switchport mode trunk
    Switch6(config)#exit
    Приступаем к конфигурации ERPS
    Switch6(config)#erps raps-vlan 4092
    Switch6(config-erps 4092)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1
    Switch6(config-erps 4092)# rpl-port west rpl-owner
    Switch6(config-erps 4092)# state enable
    Switch6(config-erps 4092)#exit
    Включаем ERPS глобально
    Switch6(config)#erps enable

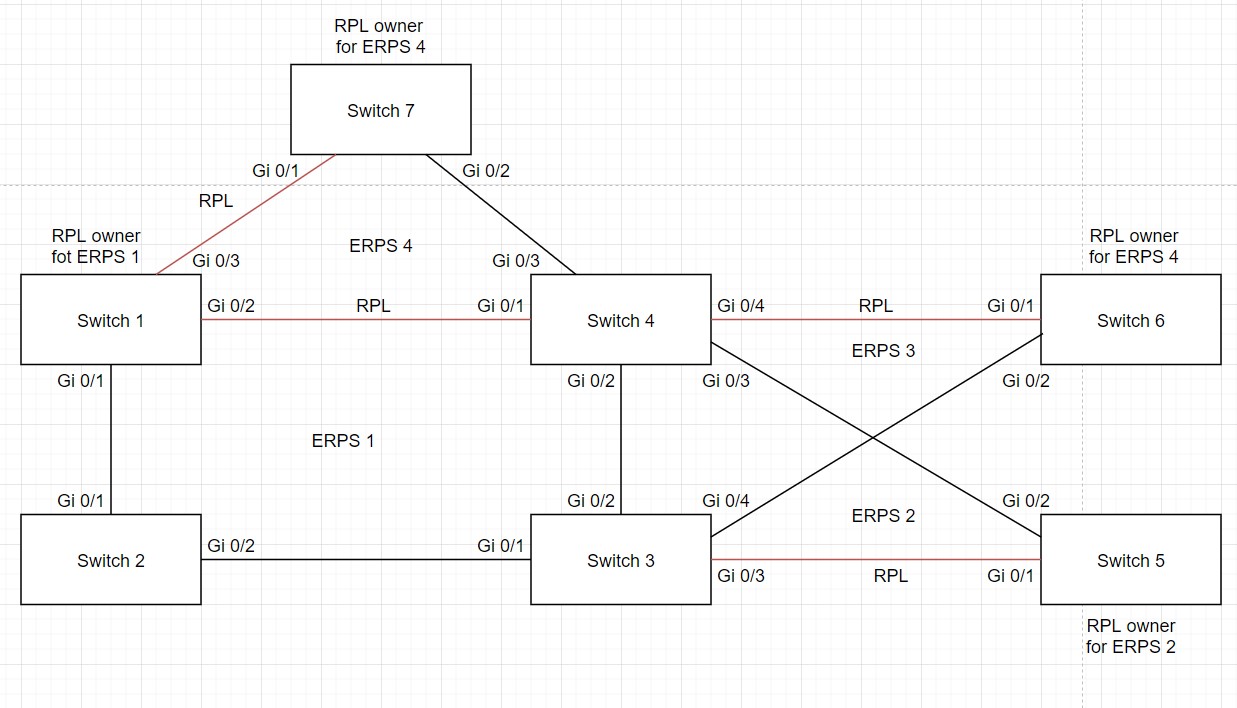

    Пример 3


    Конфигурация Switch 1:

    Cоздаем RAPS-VLAN для ERPS 1
    Switch1(config)#erps raps-vlan 4093
    Switch1(config-erps 4093)#exit
    Настраиваем порты trunk'ом
    Switch1(config)#interface gigabitEthernet 0/1
    Switch1(config)#switchport mode trunk
    Switch1(config)#exit
    Switch1(config)#interface gigabitEthernet 0/2
    Switch1(config)#switchport mode trunk
    Switch1(config)#exit
    Приступаем к конфигурации ERPS
    Switch1(config)#erps raps-vlan 4093
    Switch1(config-erps 4093)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Switch1(config-erps 4093)# rpl-port east rpl-owner
    Switch1(config-erps 4093)# state enable
    Switch1(config-erps 4093)#exit
    Cоздаем RAPS-VLAN для ERPS 4
    Switch1(config)#erps raps-vlan 4090
    Switch1(config-erps 4090)#exit
    Настраиваем порты trunk'ом
    Switch1(config)#interface gigabitEthernet 0/3
    Switch1(config)#switchport mode trunk
    Switch1(config)#exit
    Приступаем к конфигурации ERPS
    Switch1(config)#erps raps-vlan 4090
    Switch1(config-erps 4090)# ring-port west virtual-channel east gigabitEthernet 0/3
    Switch1(config-erps 4090)# rpl-port east rpl-owner
    Switch1(config-erps 4090)# state enable
    Switch1(config-erps 4090)#exit
    Связываем ERPS 1, ERPS 2, ERPS 3 и ERPS 4
    Switch1(config)#erps raps-vlan 4093
    Switch1(config-erps 4093)# associate sub-ring raps-vlan 4090, 4091,4092
    Switch1(config-erps 4093)#exit
    Включаем ERPS глобально
    Switch1(config)#erps enable


    Конфигурация Switch 2:

    Cоздаем RAPS-VLAN для ERPS 1
    Switch2(config)#erps raps-vlan 4093
    Switch2(config-erps 4093)#exit
    Порты-участники кольца, должны быть настроены trunk’ом
    Switch2(config)#interface gigabitEthernet 0/1
    Switch2(config)#switchport mode trunk
    Switch2(config)#exit
    Switch2(config)#interface gigabitEthernet 0/2
    Switch2(config)#switchport mode trunk
    Switch2(config)#exit
    Приступаем к конфигурации ERPS
    Switch2(config)#erps raps-vlan 4093
    Switch2(config-erps 4093)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1
    Switch2(config-erps 4093)# state enable
    Switch2(config-erps 4093)#exit
    Связываем ERPS 1, ERPS 2, ERPS 3 и ERPS 4
    Switch2(config)#erps raps-vlan 4093
    Switch2(config-erps 4093)# associate sub-ring raps-vlan 4090, 4091,4092
    Switch2(config-erps 4093)#exit
    Включаем ERPS глобально
    Switch2(config)#erps enable


    Конфигурация Switch 3:

    Cоздаем RAPS-VLAN для ERPS 1
    Switch3(config)#erps raps-vlan 4093
    Switch3(config-erps 4093)#exit
    Настраиваем порты trunk'ом
    Switch3(config)#interface gigabitEthernet 0/1
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Switch3(config)#interface gigabitEthernet 0/2
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Приступаем к конфигурации ERPS
    Switch3(config)#erps raps-vlan 4093
    Switch3(config-erps 4093)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1
    Switch3(config-erps 4093)# state enable
    Switch3(config-erps 4093)#exit
    Cоздаем RAPS-VLAN для ERPS 2
    Switch3(config)#erps raps-vlan 4092
    Switch3(config-erps 4092)#exit
    Настраиваем порты trunk'ом
    Switch3(config)#interface gigabitEthernet 0/3
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Приступаем к конфигурации ERPS
    Switch3(config)#erps raps-vlan 4092
    Switch3(config-erps 4092)# ring-port west virtual-channel east gigabitEthernet 0/3
    Switch3(config-erps 4092)# state enable
    Switch3(config-erps 4092)#exit
    Cоздаем RAPS-VLAN для ERPS 3
    Switch3(config)#erps raps-vlan 4091
    Switch3(config-erps 4091)#exit
    Настраиваем порты trunk'ом
    Switch3(config)#interface gigabitEthernet 0/4
    Switch3(config)#switchport mode trunk
    Switch3(config)#exit
    Приступаем к конфигурации ERPS
    Switch3(config)#erps raps-vlan 4091
    Switch3(config-erps 4091)# ring-port west gigabitEthernet 0/4 east virtual-channel
    Switch3(config-erps 4091)# state enable
    Switch3(config-erps 4091)#exit
    Связываем ERPS 1, ERPS 2, ERPS 3 и ERPS 4
    Switch3(config)#erps raps-vlan 4093
    Switch3(config-erps 4093)# associate sub-ring raps-vlan 4090, 4091,4092
    Switch3(config-erps 4093)#exit
    Включаем ERPS глобально
    Switch3(config)#erps enable


    Конфигурация Switch 4:

    Cоздаем RAPS-VLAN для ERPS 1
    Switch4(config)#erps raps-vlan 4093
    Switch4(config-erps 4093)#exit
    Настраиваем порты trunk'ом
    Switch4(config)#interface gigabitEthernet 0/1
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Switch4(config)#interface gigabitEthernet 0/2
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Приступаем к конфигурации ERPS
    Switch4(config)#erps raps-vlan 4093
    Switch4(config-erps 4093)# ring-port west gigabitEthernet 0/2 east gigabitEthernet 0/1
    Switch4(config-erps 4093)# state enable
    Switch4(config-erps 4093)#exit
    Cоздаем RAPS-VLAN для ERPS 2
    Switch4(config)#erps raps-vlan 4092
    Switch4(config-erps 4092)#exit
    Настраиваем порты trunk'ом
    Switch4(config)#interface gigabitEthernet 0/3
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Приступаем к конфигурации ERPS
    Switch4(config)#erps raps-vlan 4092
    Switch4(config-erps 4092)# ring-port west gigabitEthernet 0/3 east virtual-channel
    Switch4(config-erps 4092)# state enable
    Switch4(config-erps 4092)#exit
    Cоздаем RAPS-VLAN для ERPS 3
    Switch4(config)#erps raps-vlan 4091
    Switch4(config-erps 4091)#exit
    Настраиваем порты trunk'ом
    Switch4(config)#interface gigabitEthernet 0/4
    Switch4(config)#switchport mode trunk
    Switch4(config)#exit
    Приступаем к конфигурации ERPS
    Switch4(config)#erps raps-vlan 4091
    Switch4(config-erps 4091)# ring-port west virtual-channel east gigabitEthernet 0/4
    Switch4(config-erps 4091)# state enable
    Switch4(config-erps 4091)#exit
    Связываем ERPS 1, ERPS 2, ERPS 3 и ERPS 4
    Switch4(config)#erps raps-vlan 4093
    Switch4(config-erps 4093)# associate sub-ring raps-vlan 4090, 4091,4092
    Switch4(config-erps 4093)#exit
    Включаем ERPS глобально
    Switch4(config)#erps enable

    Конфигурация Switch 5:

    Cоздаем RAPS-VLAN для ERPS 2
    Switch5(config)#erps raps-vlan 4092
    Switch5(config-erps 4092)#exit
    Настраиваем порты trunk'ом
    Switch5(config)#interface gigabitEthernet 0/1
    Switch5(config)#switchport mode trunk
    Switch5(config)#exit
    Switch5(config)#interface gigabitEthernet 0/2
    Switch5(config)#switchport mode trunk
    Switch5(config)#exit
    Приступаем к конфигурации ERPS
    Switch5(config)#erps raps-vlan 4092
    Switch5(config-erps 4092)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Switch5(config-erps 4092)# state enable
    Switch1(config-erps 4093)# rpl-port west rpl-owner
    Switch5(config-erps 4092)#exit
    Включаем ERPS глобально
    Switch5(config)#erps enable


    Конфигурация Switch 6:

    Cоздаем RAPS-VLAN для ERPS 3
    Switch6(config)#erps raps-vlan 4091
    Switch6(config-erps 4091)#exit
    Настраиваем порты trunk'ом
    Switch6(config)#interface gigabitEthernet 0/1
    Switch6(config)#switchport mode trunk
    Switch6(config)#exit
    Switch6(config)#interface gigabitEthernet 0/2
    Switch6(config)#switchport mode trunk
    Switch6(config)#exit
    Приступаем к конфигурации ERPS
    Switch6(config)#erps raps-vlan 4091
    Switch6(config-erps 4091)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Switch6(config-erps 4091)# state enable
    Switch6(config-erps 4091)# rpl-port west rpl-owner
    Switch6(config-erps 4091)#exit
    Включаем ERPS глобально
    Switch6(config)#erps enable


    Конфигурация Switch 7:

    Cоздаем RAPS-VLAN для ERPS 4
    Switch7(config)#erps raps-vlan 4090
    Switch7(config-erps 4090)#exit
    Настраиваем порты trunk'ом
    Switch7(config)#interface gigabitEthernet 0/1
    Switch7(config)#switchport mode trunk
    Switch7(config)#exit
    Switch7(config)#interface gigabitEthernet 0/2
    Switch7(config)#switchport mode trunk
    Switch7(config)#exit
    Приступаем к конфигурации ERPS
    Switch7(config)#erps raps-vlan 4090
    Switch7(config-erps 4090)# ring-port west gigabitEthernet 0/1 east gigabitEthernet 0/2
    Switch7(config-erps 4090)# state enable
    Switch7(config-erps 4090)# rpl-port west rpl-owner
    Switch7(config-erps 4090)#exit
    Включаем ERPS глобально
    Switch6(config)#erps enable




    Для просмотра конфигурации на одном из участников кольца используйте команду

    	 Switch#show erps
     ERPS Information
    Global Status               : Enabled
    Link monitored by           : Not Oam
     -------------------------------------------
     R-APS VLAN                  : 4093
    Ring Status                 : Enabled
    West Port                   : Gi0/1        (Forwarding)
    East Port                   : Gi0/2        (Forwarding)
    RPL Port                    : East Port
    Protected VLANs             : ALL
    RPL Owner                   : Enabled
    Holdoff Time                : 0 milliseconds
    Guard Time                  : 500 milliseconds
    WTR Time                    : 2 minutes
    Current Ring State          : Idle
    Associate R-APS VLAN        :




    Смотрите так же
    Для данной линейки коммутаторов, если у вас появилась необходимость организовать динамически назначаемый Voice Vlan, вам необходимо Разрешить получение LLDP информации. Создать Voice vlan перевести порт в режим работы Trunk Проверить что на порту разрешено LLDP Указать Voice Vlan на пор...
    Vlan-translation VLAN-translation - это функция, которая позволяет преобразовать тэг VLAN пакета в новый в соответствии с требованиями. Это позволяет обмениваться данными в разных VLAN. VLAN-translation может быть использован на обоих направлениях трафика. Ниж...
    Виртуальное тестирование кабеля(VCT) на коммутаторах QSW-2850/3470/4610 Virtual Cable Tester. Функция коммутатора, благодаря которой можно провести виртуальный тест медного кабеля.  Для ввода команды, переходим в привилегированный режим. (enable ) Далее вводим команду:  ...

    К списку
