    Загрузка файлов через консольный порт (xmodem) для коммутаторов QSW-2800, QSW-3000, QSW-3400, QSW-8200 QSW-8300.

    Данная инструкция подойдет только для вышеперечисленных коммутаторов с версией boot.rom 7.1.х или 7.0.х. Использовать консольный порт для загрузки различных фалов (Например: Файл образа ПО коммутатора, startup-config, boot.rom) можно в случаях, когда нет возможности загружать файлы через tftp/tfp.

    Для загрузки файлов через консольный порт необходимо:

    1.     Установить на ПК ПО, которое поддерживает функционал xmodem, например программы SecureCRT или ExtraPuTTY (вторая бесплатна).

    2.     Перейти в boot режим. Для этого перезагрузите коммутатор и нажмите сочетание клавиш ctrl+B.

    3.     Настроить скорость приема данных на коммутаторе можно с помощью команды:

    [boot]: baudrate 115200

    При этом необходимо будет изменить скорость подключения на самом ПК. (Данный пункт можно пропустить, но при стандартной скорости консольного порта в 9600, загрузка данных будет происходить в 12 раз медленнее)

    4.     Ввести команду:

    [boot]: xmodem.

    После этой команды коммутатор должен отписать, что он готов к приему файлов.

    Пример:
    [Boot]: xmodem

    ## Ready for binary (xmodem) download to 0x81000000 at 115200 bps...

    CC

    5.     Выбрать способ передачи данных через xmodem:

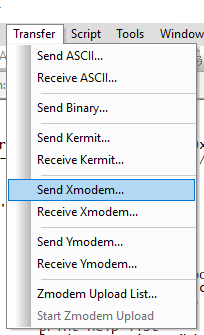

    a.      Для SecureCRT во вкладке "transfer" выберете пункт "Send xmodem" (рис. а)


    Рис. а.

       b.     Для extraputty "file transfer-> xmodem->send" (рис. б)


    Рис. б.

    6.     Выбрать файл, который необходимо загрузить

    ## Ready for binary (xmodem) download to 0x81000000 at 9600 bps...

    CCC

    Starting xmodem transfer. Press Ctrl+C to cancel.

    Transferring QSW-2800-10(28)T_7.1.3.rom...

       2%       8 KB     527 bytes/sec 00:16:19 ETA   0 Errors



    7.     После успешной передачи файла необходимо ввести команду write

    [boot]: write <имя файла>

    Пример загрузки конфигурационного файла через xmodem:

    Press Ctrl-B to enter Boot system...

    System self-test...

    Test OK.



    [boot]:

    [boot]: baudrate 11520

    ## Switch baudrate to 115200 bps and press ENTER ...
    [boot]: xmodem

    ## Ready for binary (xmodem) download to 0x81000000 at 115200 bps...

    CCCCC

    Starting xmodem transfer. Press Ctrl+C to cancel.

    Transferring 1337.cfg...

    100%       2 KB     907 bytes/sec 00:00:03       0 Errors



    ## Total Size      = 0x00000aa2 = 2722 Bytes

    [boot]: write 1337.cfg

    [boot]: boot startup-config 1337.cfg

    где 1337.cfg – имя конфигурационного файла.

    Команда «[boot]: boot startup-config» позволяет выбирать какой конфигурационный файл будет загружен при запуске ПО коммутатора.



    Для установки приоритета загрузки образа программного обеспечения в качестве основного необходимо ввести данную команду:

    [boot]: boot img <имя файла.img> primary

    Для обновления загрузчика коммутатора (boot rom) необходимо при записи задать имя файла как boot.rom. Пример:

    [boot]: write boot.img
