    Зеркалирование трафика на удаленном коммутаторе QSW-2800

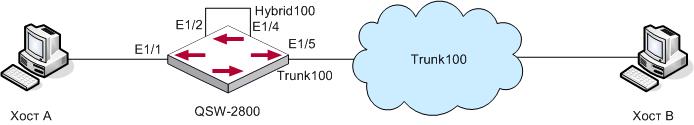

    Требуется отсниферить трафик на удаленном коммутаторе:


    Зеркалирование трафика на удаленном коммутаторе QSW-2800.jpg

    На интерфейс E1/1 поступает нужный трафик. На коммутаторе настраивается зеркало так, чтобы весь трафик с интерфейса E1/1 зеркалировался на интерфейс E1/2. Интерфейсы E1/2 и E1/4 замыкаются в петлю, при этом на интерфейсе E1/4 настраивается режим работы hybrid (VLAN 100). Далее зеркалированный трафик перебрасывается через сеть в VLAN 100.

    Пример конфигурации коммутатора QSW-2800:

    !
    vlan 1;10;100
    !
    Interface Ethernet1/1
    switchport access vlan 10
    !
    Interface Ethernet1/2
    switchport access vlan 10
    !
    Interface Ethernet1/4
    switchport mode hybrid
    switchport hybrid native vlan 100
    !
    Interface Ethernet1/5
    switchport mode trunk
    switchport trunk allowed vlan 100
    !
    !
    monitor session 1 source interface Ethernet1/1 tx
    monitor session 1 source interface Ethernet1/1 rx
    monitor session 1 destination interface Ethernet1/2
