Прошивка коммутаторов QSW-2800 / QSW-2850 / QSW-3400 / QSW-3450 через CLI

Инструкция по прошивке коммутаторов QSW-2800 / QSW-2850 / QSW-3400 / QSW-3450 через CLI:

1. Скачиваем файл загрузчика .bootrom и файл прошивки .img, для соответствующей модели коммутатора по указанной ссылке: ftp://ftp.qtech.ru/Switch/

2. На компьютер устанавливаем программу tftpd32.exe и настраиваем ее в режиме tftp-сервера, далее кладем в корневую папку tftp-сервера файл прошивки и загрузчика , затем прописываем ip-адрес интерфейса , по которому он будет отвечать.

3. После настройки tftp-сервера , подключаемся к коммутатору , сделать это можно следующим образом:

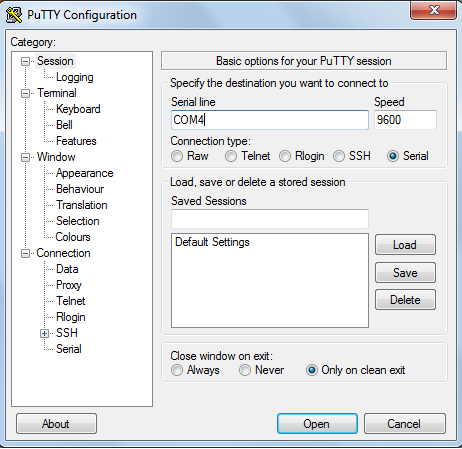

а) Скачиваем эмулятор терминала , например putty.exe и подключаемся консольным кабелем к коммутатору, запускаем одну из программ , выбираем в настройках тип соединения , в данном случае serial , указываем наш com-порт, узнать который можно через диспетчер устройств, и заходим на коммутатор.

б) Если на коммутаторе настроен telnet-сервер и L3-интерфейс с заданным ip-адресом, можно подключиться через telnet , указав ip-адрес коммутатора,также не забыть проверить ip-связность между устройствами с помощью утилиты ping.

Создание L3-интерфейса на коммутаторе.

Создаем сам vlan:

(config)#vlan 10
(config-vlan10)#name management

Создаем интерфейс:

(config)#interface vlan 10
(config-if-vlan10)#ip address 10.10.10.2

Настройка связности между коммутатором и компьютером.

Соединяем патч-кордом компьютер и коммутатор

Проверяем ip-связность между устройствами, вводим команду:

#ping 10.10.10.1

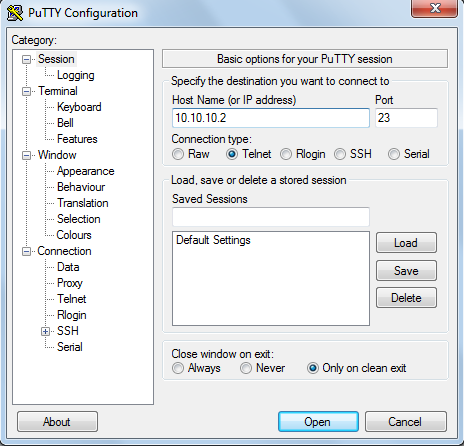

Подключение по telnet к коммутатору.

4. На коммутаторе вводим команды:

copy tftp://10.10.10.1 /QSW-2800-28T_4.22.1_boot.rom boot.rom # загрузчик
copy tftp://10.10.10.1 /QSW-2800-28T_6.3.23.0_nos.img nos.img # прошивка

Где:

10.10.10.1 – IP адрес компьютера с сервером TFTP

QSW-2800-28T_4.22.1_boot.rom – название файла загрузчика c TFTP-сервера

QSW-2800-28T_6.3.23.0_nos.img – название файла прошивки c TFTP-сервера

boot.rom – имя файла загрузчика , с которым он будет сохранен на коммутаторе

nos.img – имя файла прошивки , с которым она будет сохранена на коммутаторе

5. Перезагружаем коммутатор :

#reload
