    Обновление ПО на коммутаторе QSW-2900 через CLI

    CLI

    Инструкция по обновлению ПО на коммутаторах QSW-2900 через CLI

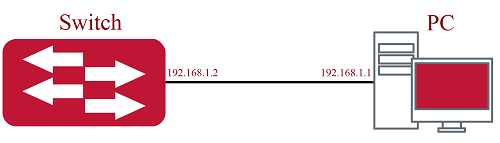

    В данной статье мы рассмотрим случай прошивки коммутатора через CLI (Command Line Interface), когда мы можем подключиться непосредственно к коммутатору. Сценарий удалённого обновления ПО производится аналогичным способом, но имеет свои особенности, которые в данной статье не рассматриваются.




    Процесс обновления будем осуществлять с помощью tftp сервера. В нашем случае это приложение Tftpd32. Обновление коммутатора состоит из следующих этапов:

    1. Настройка к обновлению персонального компьютера. Помещение необходимого программного обеспечения в корневую систему tftp сервера.

    2. Поднятие L3-интерфейса. Данная настройка позволяет наладить ip-связность между коммутатором и персональным компьютером, на котором запущен tftp сервер. IP адрес L3-интерфейса и IP адрес сетевой карты, должны принадлежать одной подсети. Правильность настройки проверяется с помощью утилиты ping.

    3. Запись файла прошивки, на flash память коммутатора.

    4. Перезагрузка коммутатора.

    Рассмотрим более детально каждый пункт:

  • Настройка ПК

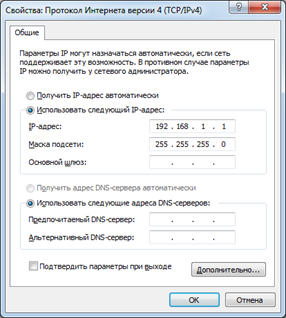

  • Данная настройка заключается в присвоении IP адреса и маски подсети для сетевого адаптера подключенного к коммутатору. В нашем примере мы будем использовать IP адрес 192.168.1.1 и маску подсети 255.255.255.0

                                                      Свойства IPv4.png

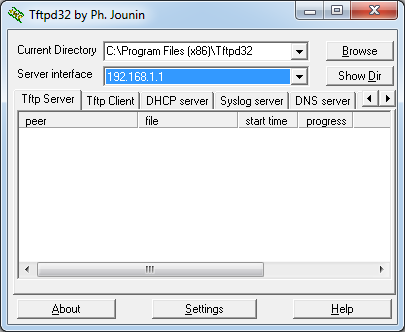

    После этого запускаем на ПК приложение Tftpd32 от имени администратора. Интерфейс приложения выглядит следующим образом:

                                                  Интерфейс TFTPD.png


    Далее с помощью кнопки «Browse» указываем путь к файлу прошивки, либо последовательным нажатием «Show Dir» «Explorer» переходим в корневой каталог и копируем в него файл прошивки. На этом подготовка tftp сервера завершена.

  • Поднятие L3-интерфейса:
  • Данные коммутаторы позволяют создать только один L3-интерфейс и для этого необходимо выполнить следующие команды:

    (config)#vlan 10                                           ! создание vlan 10
    (config)#ipaddress vlan 10                                 ! создание L3-интерфейса
    (config)#ipaddress 192.168.1.2  255.255.255.0              ! назначение ip адреса на L3-интерфейсе, он должен находиться в той же подсети,
                                                                    192.168.1.0/24, что и адрес сетевого адаптера, настроенного в пункте
                                                                    "Настройка ПК".


    После этого, необходимо назначить, созданный L3-интерфейс на конкретный физический порт, для этого выполняются следующие команды:

    (config)#interface ethernet 0/0/5
    (config-if-ethernet-0/0/5)#switchport default vlan 10


    На этом L3-интерфейс можно считать настроенным, проверим правильность настройки

    #ping 10.0.0.1

    PING 192.168.1.1: with 32 bytes of data:

    reply from 192.168.1.1: bytes=32 time<10ms TTL=64
    reply from 192.168.1.1: bytes=32 time<10ms TTL=64
    reply from 192.168.1.1: bytes=32 time<10ms TTL=64
    reply from 192.168.1.1: bytes=32 time<10ms TTL=64
    reply from 192.168.1.1: bytes=32 time<10ms TTL=64

    ----192.168.1.1PING Statistics----
    5 packets transmitted, 5 packets received, 0% packet loss
    round-trip (ms)  min/avg/max = 0/0/0


    Как видите, коммутатор и ПК на котором запущен tftp сервер, успешно обменялись icmp сообщениями, следовательно настройка L3-интерфейса произведена верно.

  • Запись файла прошивки на flash память коммутатора, производится с помощью команды:
  • #load application tftp 192.168.1.1 QSW_2900_24T_V100R001B01D003SP15_host.arj
    Downloading application via TFTP...Jun 26 17:05:31
    Download application via TFTP successfully.

    ! где tftp указывает, на то что загрузка файла будет производиться с tftp сервера
    ! 192.168.1.1 – адрес tftp сервера, настроено в пункте 1)
    ! QSW_2900_24T_V100R001B01D003SP15_host.arj  -  имя файла прошивки, на tftp сервере (указывает на файл которой мы хотим записать с tftp сервера)

  • Перезагрузка коммутатора
  • #reboot
