Что такое Edge Virtual Bridging

1. Edge Virtual Bridging

EVB - это стандарт IEEE, функционирующий между оборудованием виртуального коммутатора в гипервизоре и физическим интерфейсом коммутатора. Представлен в рекомендациях 802.1qbg и 802.1qbh. Физически EVBможет быть реализована в двух вариантах: EndofRow(EoR) и TopofRack(ToR). Оба варианта имеют свои преимущества и недостатки.

EndofRow(EoR)

Плюсы:

· Меньше точек управления

· Меньше STPдомен

· Меньше приобретаемого оборудования, затрат энергии и охлаждения

Минусы:

· Большая протяженность кабельной эстакады

· Более сложные процедуры модификации кабеля, поиск неисправностей и замены

· Большие затраты на прокладку кабеля.

Top of Rack (ToR)

Плюсы:

· Меньше кабельное расстояние

· Меньше затраты на кабель

· Быстрое перемещение, добавление, изменение для подключения к серверу

Минусы:

· Увеличение STP области

· Больше пунктов управления

· Больше затраты на покупку, питание, охлаждение.

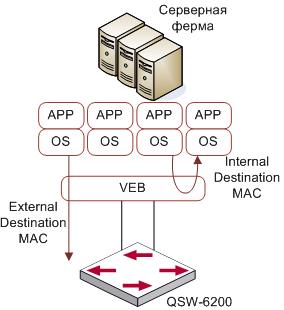

2. VEB (Virtual Ethernet Bridge)

Данная функция реализуется за счет аппаратных средств сервера. Создается виртуальный коммутатор (VEB), который осуществляет связь между VirtualMachine, реализованных с помощью гипервизора. Данный виртуальный коммутатор должен поддерживать множество функций, таких как ACL, VLAN, Q-in-Qи т.д. Поэтому для его реализации задействуются средства самого сервера, что значительно уменьшает его ресурсы. Плюсами такого построения можно считать быстродействие и реализацию программными средствами без внешних требований к оборудованию.

VEPA (Virtual Ethernet Port Aggregation)

Данный стандарт может быть реализован в двух формах: стандартный режим, который не требует значительных обновлений программного обеспечения для функционирования, и многоканальный режим, для которого требуются специальные возможности оборудования.

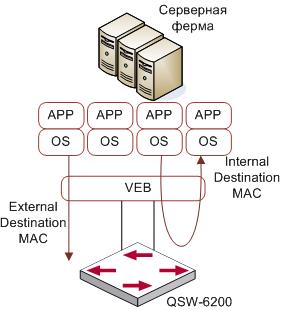

Стандартный режим (Standard Mode)

В данном режиме приходящие на коммутатор фреймы имеют два варианта дальнейшего обслуживания: когда фрейм прилетает на коммутатор со стороны сервера – считывается МАС-адрес и от его значения зависит в какой интерфейс он будет выдан, т.е. если это внутренний МАС-адрес (сервера), то он будет выдан обратно в тот же интерфейс с которого пришел, если внешний, то будет скоммутирован по назначению. При такой политике сети, траффик, предназначающийся другой OS, находящейся на сервере, вынужден проделать путь до коммутатора и обратно, что загружает канал связи и создает дополнительную задержку функционирования сервера. При такой работе сети нужно взвесить целесообразность реализации дополнительного контроля и функциональности с пропускной способностью и латентностью.

Мультиканальный режим (Multi-channelVEPA)

Данный режим требует поддержки стандарта 802.1Q(Q-in-Q). Multi-channelVEPAпозволяет разделить одно соединение на несколько независимых каналов или туннелей. Каждый канал или туннель выступает в качестве уникального соединения с сетью.

3. VN-Tag

Данный стандарт является решением двух проблем и основывается на 802.1qbh ‘Bridge Port Extension’. Идея стандарта заключается в добавлении метки в заголовок Ethernetфрейма. Наиболее важным компонентом тега является srcи dstVIF IDs, позволяющим уникально идентифицировать данный фрейм для любого виртуального интерфейса на физическом порту.
