    Создание MultiWAN на QFR-300

             Технология MultiWan позволяет пользователям одновременно устанавливать несколько различных интернет соединений. Например, возможна ситуация, при которой основной интернет трафик будет проходить через PPPoE соединение, а VoIP трафик через DCHP.

    Рассмотрим решение, следующей задачи:
           Клиент подключен к двум интернет провайдерам A.teletcom и B.telecom. Провайдер A.telecom предоставляет услуги IP-телефонии через соединение PPPoE, а провайдер B.telecom предоставляет услуги домашнего интернета с помощью DCHP. Необходимо настроить multiWAN на оборудовании QFR-300 для приема трафика от двух провайдеров.

    Для создания multiWAN на qfr-300 необходимо:

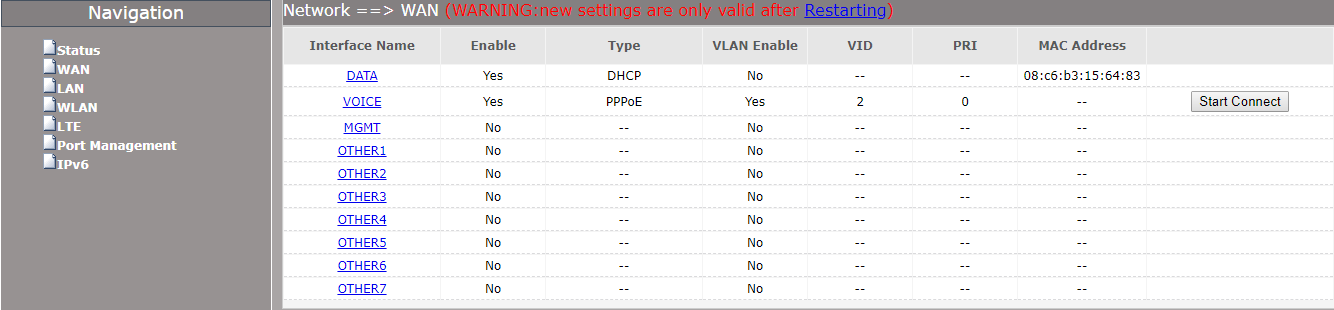

    1. Создать интерфейсы во вкладке «Network ==> WAN» (Рис. 1)


    Рис. 1

    И произвести настройку каждого из них.
    1.1 A.telecom:


    Рис. 2

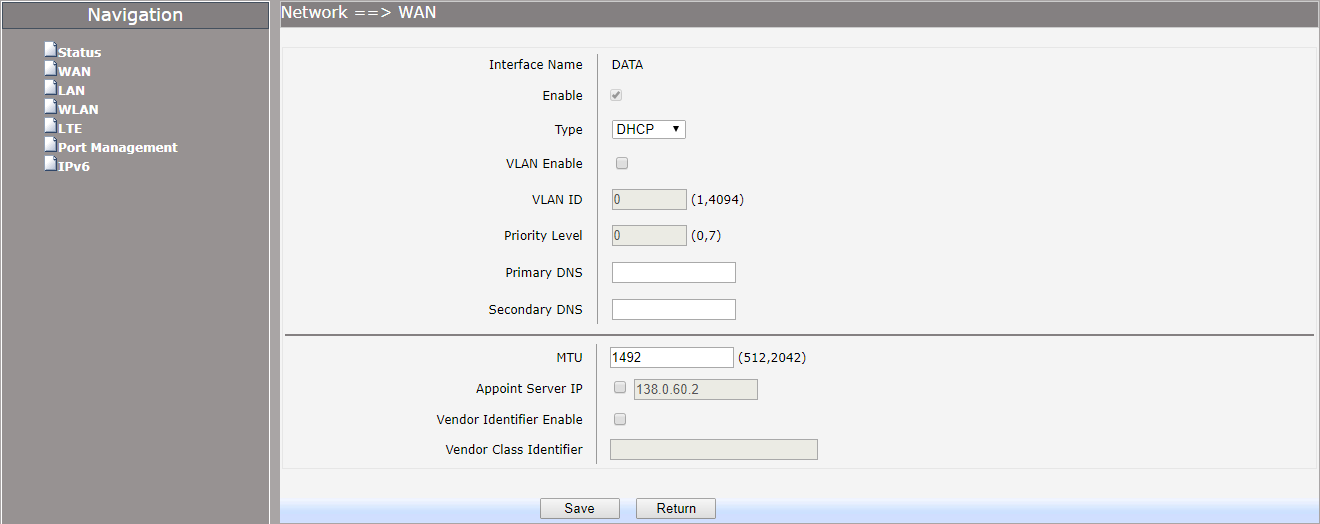

    1.2 B.teletcom


    Рис. 3

    2. Применить настройки путем перезагрузки устройства.

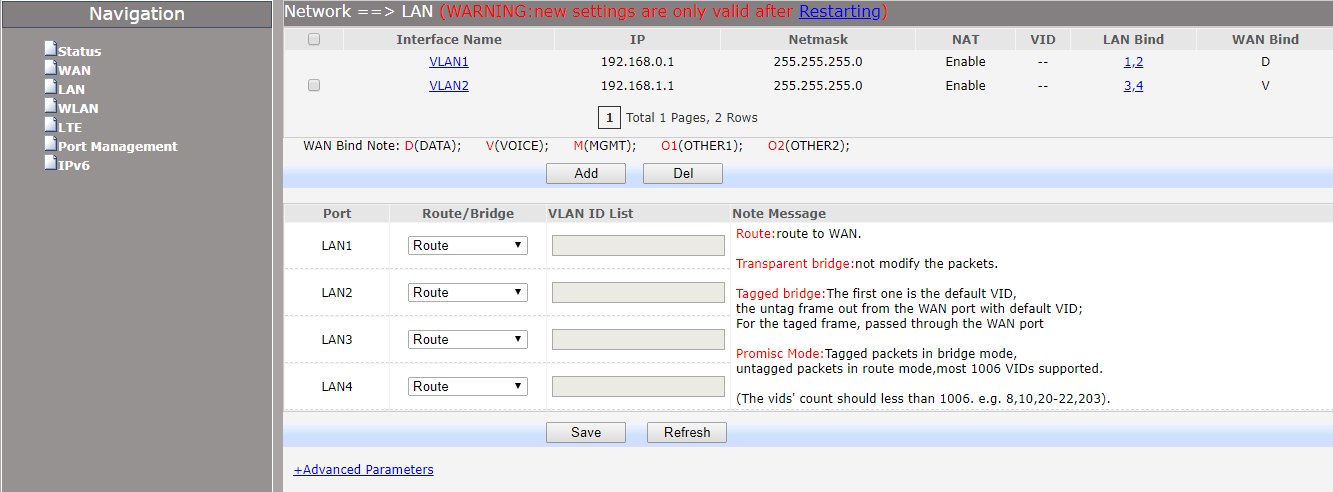

    3. Далее, во вкладке «Network ==> LAN» необходимо создать Vlan`ы и привязать различные интерфейсы, созданные ранее, к различным портам роутера, если это необходимо (Рис. 4).


    Рис. 4

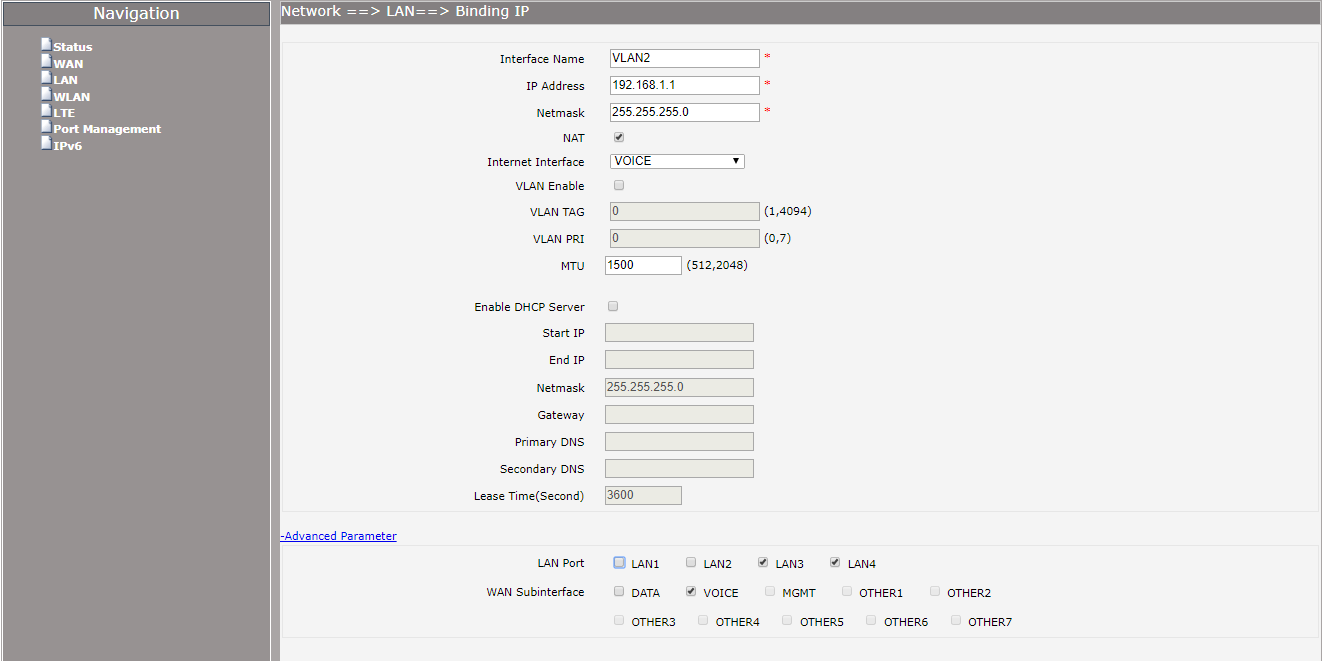

    3.1 A.telecom


    Рис. 5

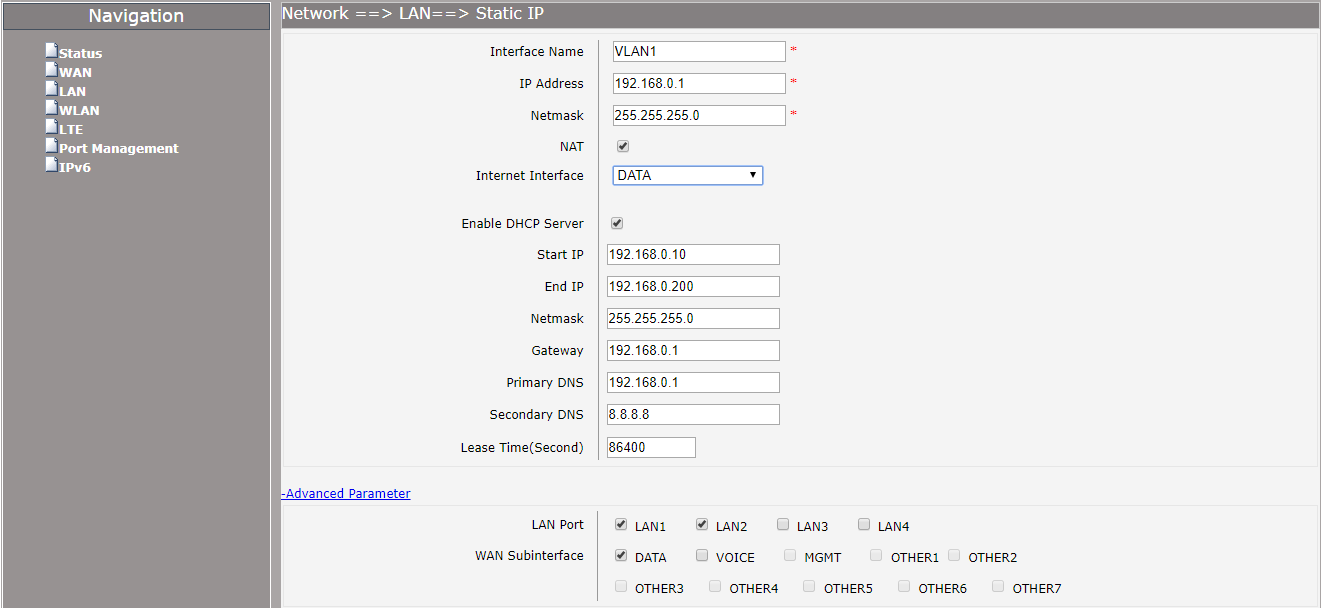

    3.2 B.telecom


    Рис. 6

    4. Применить настройки путем перезагрузки устройства.

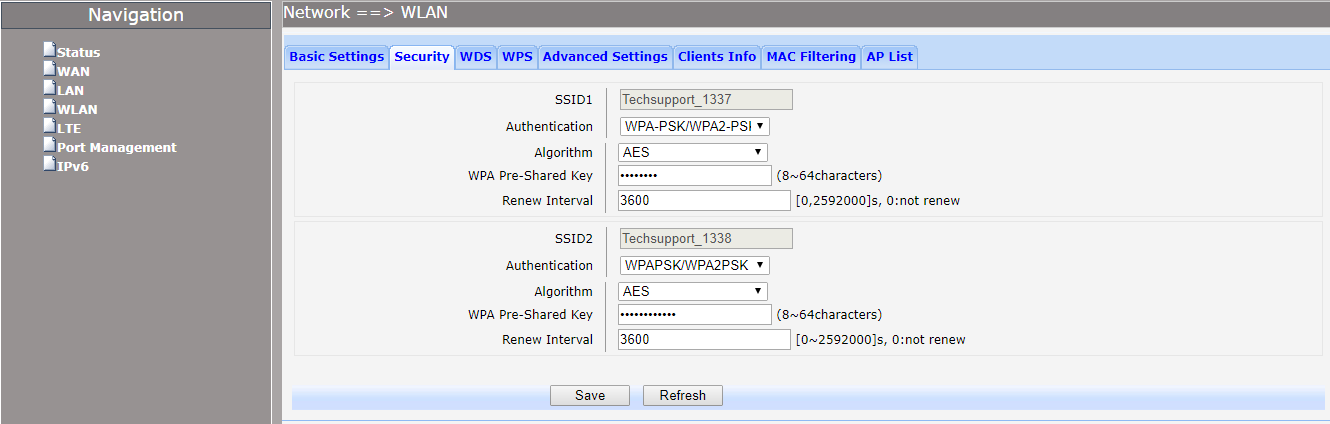

    5. При необходимости можно задать различные SSID для различных Vlanов, тем самым, задав различные комбинации логин/пароль (Рис. 7, 8).


    Рис. 7


    6. Применить настройки путем перезагрузки устройства.
