    Обновление ПО на коммутаторах серии QSW-98xx с использованием USB порта


    Шассийные коммутаторы серии QSW-98xx позволяют обновить программное обеспечение, используя встроенный в модуль управления QSW-M-98XX-MC USB порт.

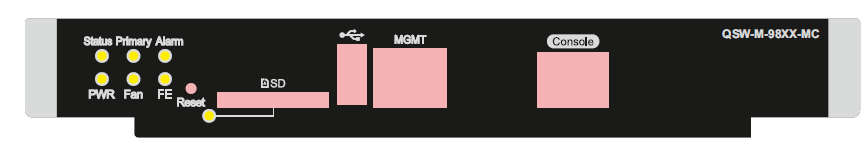

    Внешний вид модуля QSW-M-98XX-MC представлен на рис. 1


    Рис. 1. Модуль управления QSW-M-98XX-MC

    Подключитесь к карте управления QSW-M-98XX-MC при помощи консольного кабеля, входящего в комплект поставки коммутатора. Для терминальной программы используйте следующие параметры: скорость 9600, бит данных 8, проверка чётности отсутствует, стоповый бит 1, управление потоком отсутствует.

    Включите коммутатор и дождитесь его полной загрузки.

    Для обновления необходимо предварительно загрузить файл программного обеспечения коммутатора на USB флеш карту. После успешной загрузки файла образа программного обеспечения вставьте USB флеш карту в USB порт карты управления QSW-M-98XX-MC.

    После подключения USB флеш карты в окне терминальной программы появится сообщение вида:

    *Jan 1 00:09:42: %USB 5 USB_DISK_FOUND: USB Disk has been inserted to USB port 0!

    *Jan 1 00:09:42: %USB 5 USB_DISK_PARTITION_MOUNT: Mount usb0(type:FAT32),size : 1050673152B(1002MB)

    Информацию о подключенной флеш карте можно посмотреть с помощью команд #show usb и #dir usb0:/



    Для обновления программного обеспечения необходимо выполнить команду:

    upgrade usb0:/<имя файла>



    Например,

    upgrade usb0:/QSW-M-98XX_OS11.0(4)B8S5_CM_05131915_install.bin



    - После обновления шасси необходимо перезагрузить, выполнив команду #reload
