    Обновление ПО коммутаторов QSW-2850/3470/3500/3580/4610 на обновлённую ветку 8.2.1.Х

    Данная инструкция предназначена для перехода на ветку ПО 8.2.1.X с более старых веток. Подходит для коммутаторов серий: QSW-2850/2855/3470/3500/3580/4610.

    ВНИМАНИЕ:

  • Обновление коммутаторов QSW-2850/2855/3470/3500/3580/4610 с версий 1.1.5.6(Build245.136) - 1.1.5.6(Build245.148) на 8.2.1.Х производится по алгоритму представленному в данной статье, при этом необходимо учитывать что если обновление происходит с версий 1.1.5.6(Build245.132) и более ранних необходимо ознакомиться с инструкцией Удалённое обновление коммутатора QSW-2850 с ПО версии 1.1.5.6(Build245.132) и более ранних, а если обновление происходит с версии 1.1.5.6(Build245.133) следует обратиться в отдел технической поддержки.
  • Для получения переходной прошивки следует обратиться в отдел технической поддержки.
  • Обновление рассмотрено для 28-ми портовой версии коммутатора, процесс обновления 10-ти и 52-ух портовых версий аналогичен и может различаться лишь boot.rom файлом

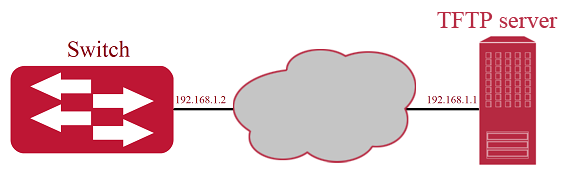

  • Сценарий3.png

    1.Обновляется boot.rom

    QSW-2850-28T-AC#fcopy tftp://192.168.1.1/QSW-2850-28T(52T)_2011.12.14_boot.rom boot.rom
    Confirm to overwrite the existed destination file?  [Y/N]:y


    Обратите внимание, что имя файла при записи должно быть "boot.rom", иначе обновление boot.rom не произойдёт.
    Обратите внимание, на использование команды #fcopy.

    В случае успешной записи, на экране отобразится следующий вывод:

    Begin to receive file, please wait...
    ####################################################################################
    File transfer complete.
    Recv total 433888 bytes
    Begin to write local file, please wait...
    Write ok.
    close tftp client.



    2. Обновление образа ПО на промежуточную версию:

    QSW-2850-28T-AC#fcopy tftp://192.168.1.1/QSW-X-For-Upgrade_8.2.0.0_nos.img QSW-X-For-Upgrade_8.2.0.0_nos.img


    В случае успешной записи, на экране отобразится следующий вывод:

    Begin to receive file, please wait...
    Get Img file size success, Img file size is:11614486(bytes).
    ####################################################################################################################################################
    #######################################################################
    File transfer complete.
    Recv total 11614486 bytes
    Begin to write local file, please wait...
    Write ok.
    close tftp client.


    3. Выставление приоритета и перезагрузка коммутатора:

    QSW-2850-28T-AC#boot img QSW-X-For-Upgrade_8.2.0.0_nos.img primary
    flash:/QSW-X-For-Upgrade_8.2.0.0_nos.img will be used as the primary img file at the next time!
    QSW-2850-28T-AC#reload
    Process with reboot? [Y/N] ySwitch reboot, close telnet connection!
    Begin to receive file, please wait...
    ####################################################################################
    File transfer complete.
    Recv total 433888 bytes
    Begin to write local file, please wait...
    Write ok.
    close tftp client.

    4.Необходимо проверить свободное место на коммутаторе командой #dir
     QSW-2850-28T-AC #dir
    -rwx 8.8M 1.1.5.6(Build245.136)_nos.img
    -rwx 9.4M 8.2.0.0_nos.img
    -rwx 2.0k QSW-2850-28T-AC _2.cfg
    -rwx 9.4M nos.img
    -rwx 2.2k startup.cfg
    -rwx 196 vsf.cfg
    Drive : flash:
    Size:28.8M Used:27.6M Avaliable:1.2M Use:96 Файл прошивки занимает 9.4 Мб, а доступно 1.2 Мб, удалим из памяти коммутатора, ненужные файлы, в данном случае мы удалим старую прошивку «nos.img»: QSW-2850-28T-AC #delete nos.img
    Delete file, Are you sure? (Y/N)?[N]y
    Delete file ok.

    5. Обновление до основной версии, запись файла, выставление приоритета, перезагрузка

    QSW-2850-28T-AC#copy tftp://192.168.1.1/QSW-2850-X_8.2.1.60_nos.img QSW-2850-X_8.2.1.60_nos.img

    Begin to receive file, please wait...
    Get Img file size success, Img file size is:11615041(bytes).
    #################################################################################################################################################### #######################################################################
    File transfer complete.
    Recv total 11615041 bytes
    Begin to write local file, please wait...
    Write ok.
    close tftp client.

    QSW-2850-28T-AC#boot img QSW-2850-X_8.2.1.60_nos.img primary
    flash:/QSW-2850-X_8.2.1.60_nos.img will be used as the primary img file at the next time!
    QSW-2850-28T-AC#reload
    Process with reboot? [Y/N] y
    Switch reboot, close telnet connection!



    В данном ПО видоизменились отдельные команды:

    [no] lldp dot3 {all|mac-physic|power-via-mdi|link-aggregation|max-frame-size}        1.1.5.6(Build245.ХХХ)
    [no] lldp dot3 {all|mac-phy|power-via-mdi|link-agg|max-frame-size}                   8.2.1.Х

    load file NAME      1.1.5.6(Build245.ХХХ)
    load config NAME    8.2.1.Х

    qos cos <0-7>     1.1.5.6(Build245.ХХХ)
    set pcp <0-7>     8.2.1.Х
